大厦东侧新增平台工程结构设计施工图纸

  • 建筑类别:商业,其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度以上,8度抗震
  • 参考图纸:11张
  • 设计年代:近代

附件详情

设计说明、原建筑地下轮廓与室外地下管线平面布置图、新增平台平面布置图、新增平台灌注桩基础平面布置图、新增混凝土平台结构平面布置图、新增混凝土平台板配筋图、新增北平台柱平面布置图、新增北平台地梁 平面布置图 节点详图 、剖面图、新增混凝土平台板配筋图、新增平台立面图、栏杆详图共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

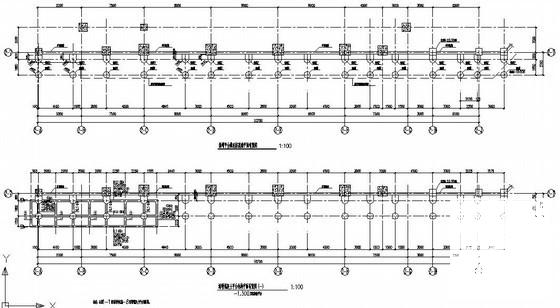

  • 结构设计平台 - 1
    结构设计平台 - 1

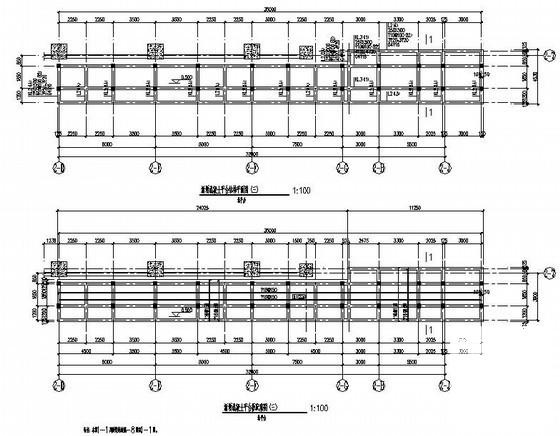

  • 结构设计平台 - 2
    结构设计平台 - 2

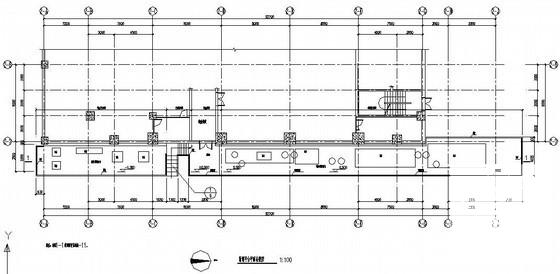

  • 结构设计平台 - 3
    结构设计平台 - 3

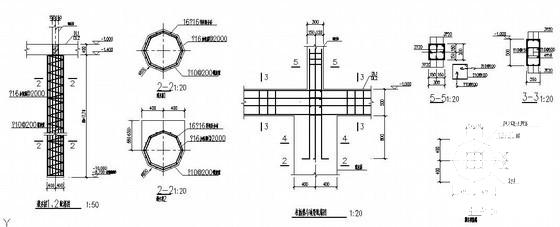

  • 结构设计平台 - 4
    结构设计平台 - 4
以上是部分截图,请下载附件后查看完整高清内容
