11层商住楼强电施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 地下室用途:车库
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TT
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为11层商住楼,地下一层,共1个单元。地上二层为商铺,三层以上为住宅。电源为380/220低压供电,低压分表计量.该项目于地下层设一个总配电间,单元用电均由此馈出.电源进线共4路,均采用电力电缆埋地引自室外箱变。
设计范围:照明、配电、 防雷接地 等。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

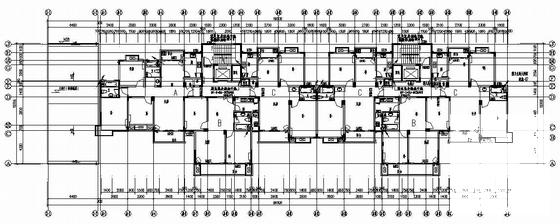

  • 商住楼图纸 - 1
    商住楼图纸 - 1

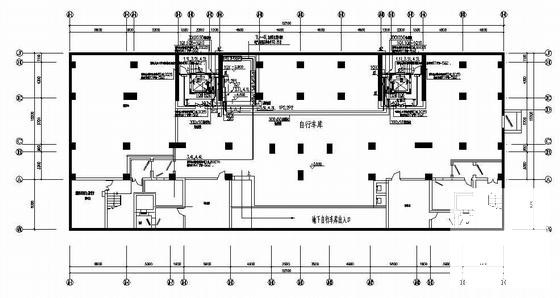

  • 商住楼图纸 - 2
    商住楼图纸 - 2

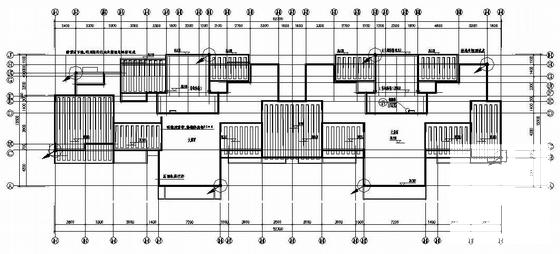

  • 商住楼图纸 - 3
    商住楼图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
