三面广告牌钢结构设计施工图纸(独立基础,共5张)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :独立基础
  • 参考图纸:5张
  • 设计年代:近代

附件详情

某三面广告牌钢结构设计图
该资料为:某三面广告牌钢结构设计图
该资料包含:
广告牌架、广告牌架结构立面大样、三角钢管柱结构立面大样、钢管柱定位大样、钢管柱锚栓定位大样、钢管柱定位、爬梯结构立面大样、检修道 平面布置图 、爬梯定位平面图、连接走道立面大样、走道用爬梯立面大样、移动垫块大样、钢管柱与底板焊接详图共5张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

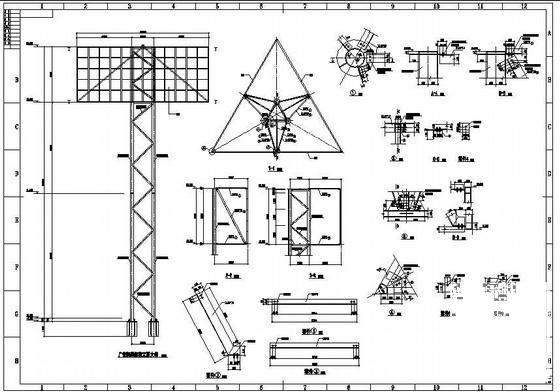

  • 广告牌钢结构施工图 - 1
    广告牌钢结构施工图 - 1

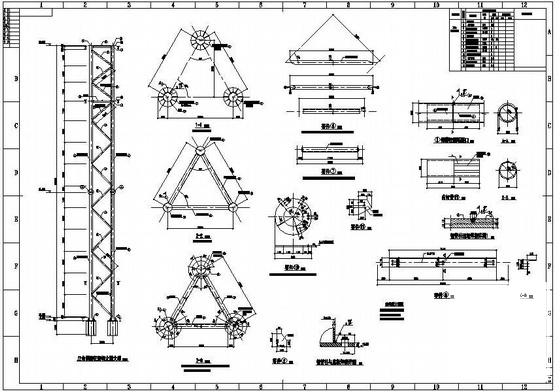

  • 广告牌钢结构施工图 - 2
    广告牌钢结构施工图 - 2

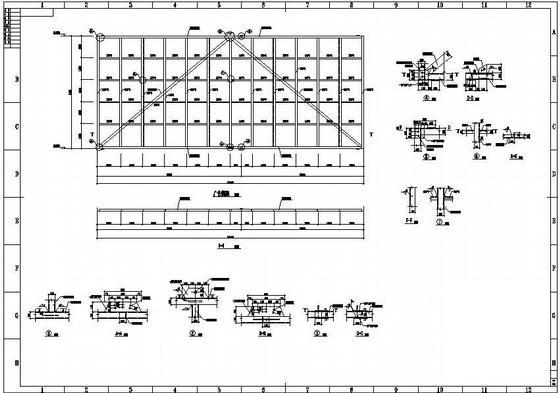

  • 广告牌钢结构施工图 - 3
    广告牌钢结构施工图 - 3
  • 广告牌钢结构施工图 - 4
    广告牌钢结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
