钢桁架大门结构设计施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 风压：0.35kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：7张
- 设计年代：近代
附件详情
钢结构设计总说明、预埋件定位图、上弦结构平面图、下弦结构平面图、桁架结构正立面图、檩条布置图共7张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

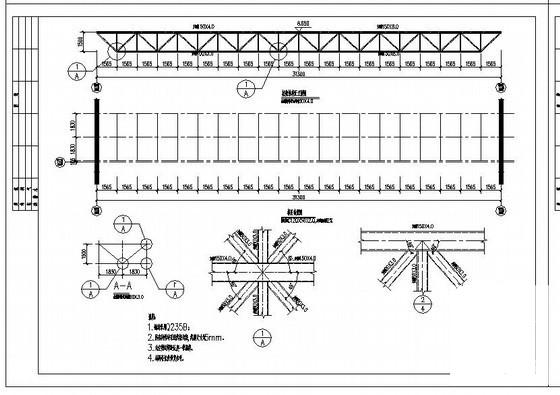

钢桁架结构施工图 - 1 -

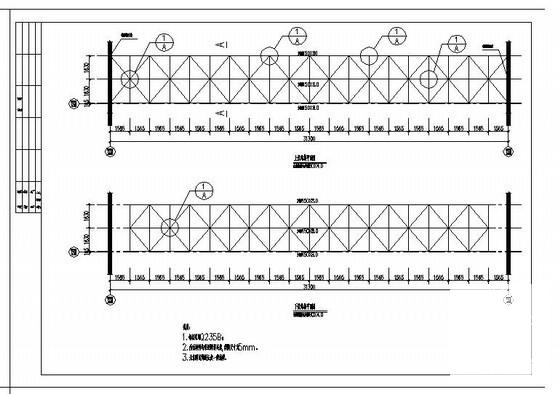

钢桁架结构施工图 - 2 -

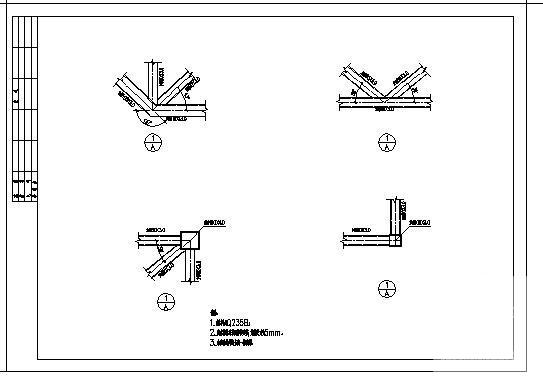

钢桁架结构施工图 - 3 -

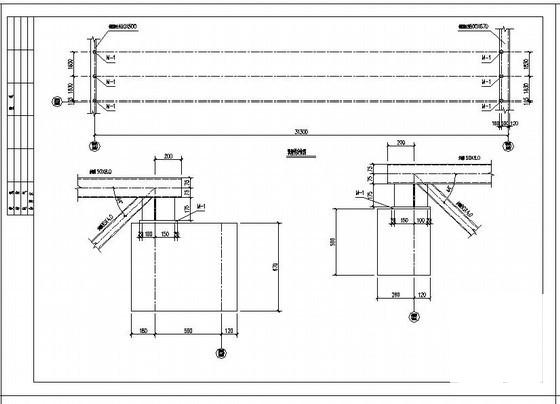

钢桁架结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
