钢管混凝土桁架梁桥防腐涂装工程专项施工方案附CAD图纸(钢结构防腐)(质量保证体系)

本桥采用钢管混凝土桁架螺旋结构,桁架横梁长1811米,宽约12米,高约5米。本桥钢结构(含检修通道)重量约8000吨,表面防腐包括主桁梁、立柱钢管及墩、梁,防腐面积约77000平方米。   【内容节选】丙稀酸酯聚氨脂面漆要求5000小时加速老化试验,失光率达到Ⅰ至Ⅱ级。封闭涂层、中间涂层及面漆品牌确定后,还应进行相容性试验,认可后方能正式选用。整个防腐过程必须在温度为5-30℃,相对湿度<80%的环境下进行,当温度低于5℃或高于30℃应禁止施工……在喷砂前必须再次对磨料、压缩空气进行检查,要求菱角钢砂、压缩空气清洁、干燥、无油污以免污染钢管基体表面对后续工作造成影响。对喷砂除锈后的钢砂在进行尘砂分离后加入适量的新砂可再次循环使用……喷涂锌铝电弧喷涂枪的喷嘴距离被喷工作表面150-250mm,喷枪的移动速度200-400㎜/秒,喷枪与工作面的夹角不应小于60°,电弧喷涂200um厚的涂层时,应分层喷涂……【附图表】防腐质量要求表、防腐涂装每班组人员配备表、主要施工机具及检测仪器一览表、钢管防腐涂装施工工艺流程图、防腐涂装质量管理组织机构框图、质量保证体系框图、安全生产管理机构框图、安全生产保证体系框图、防腐车间厂房结构示意图、防腐车间平面布置图、钢结构防腐施工运输平车设计图   、防腐挂蓝示意图 ……共计23页,附CAD图,编制于2009年

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

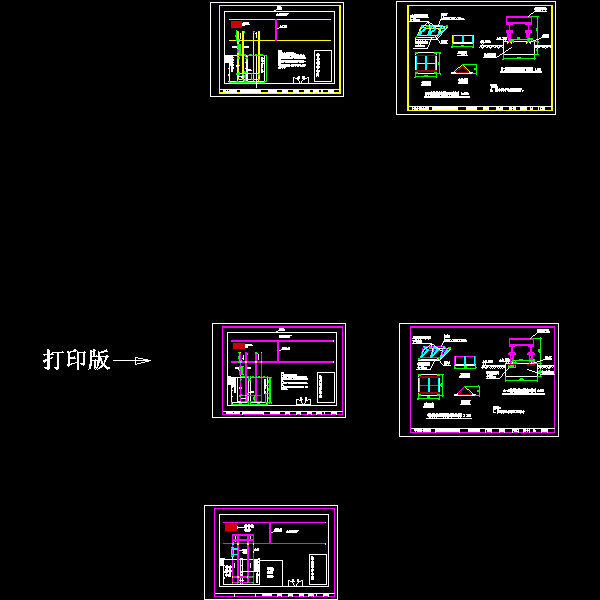

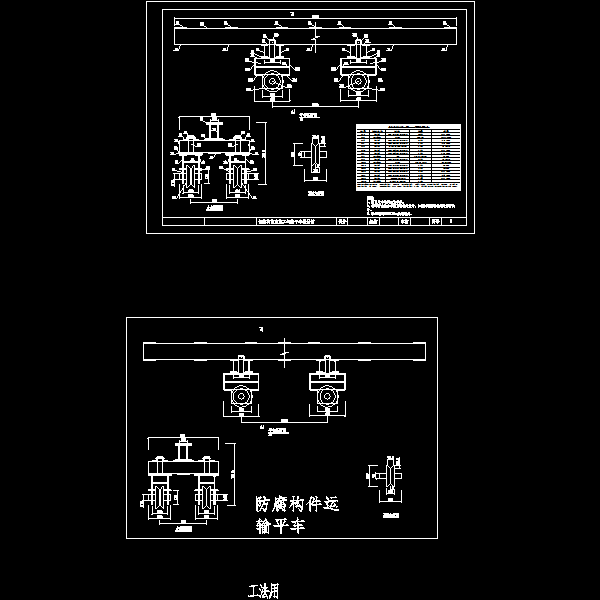

  • 图3轨道平车.dwg
    图3轨道平车.dwg

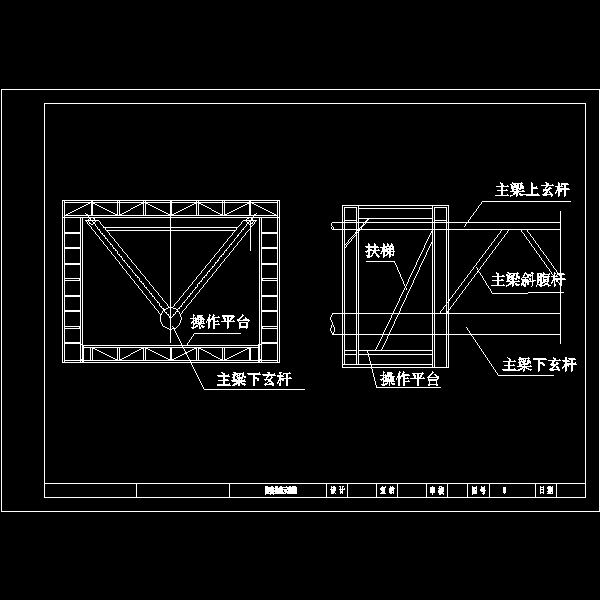

  • 图5防腐挂篮及操作平台示意图.dwg
    图5防腐挂篮及操作平台示意图.dwg
  • 防腐车间平面图(图1).dwg
    防腐车间平面图(图1).dwg

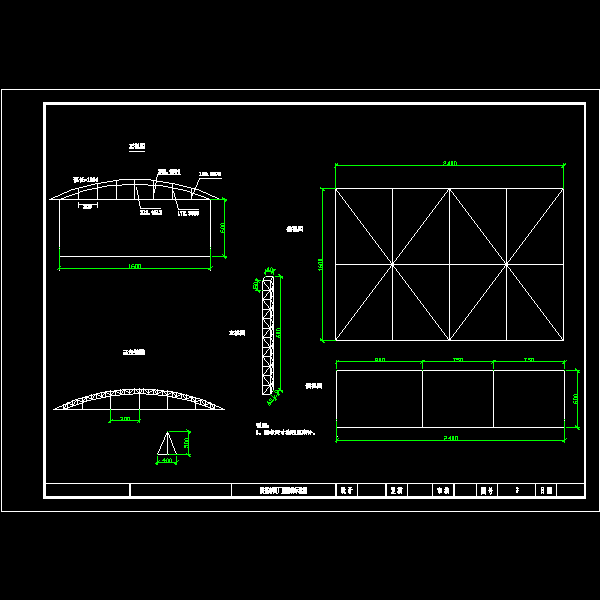

  • 防腐车间结构图(图2).dwg
    防腐车间结构图(图2).dwg
