BAS原理设计CAD图纸(BAS设计流程图纸)(生活排水系统)

本图纸是BAS原理图。图纸内容包括:1. BAS设计流程图 2. BAS全空气调节机组监控系统图 3. BAS新风机组监控系统图 4. BAS冷冻系统监控系统图 5. BAS热交换系统控制系统图 6. BAS生活给水系统控制系统图 7. BAS生活排水系统控制系统图 8. BAS 低压配电系统监控系统图 9. BAS后备用电系统及巡更门禁监控原理图 10. BAS照明系统监控原理示意图 11. BAS电梯系统监控原理图 12. BAS控制系统分布示意图 13. _BAS监控点一览表 14. 节流装置订货咨询书 15. 调节阀计算数据表 16. DDC监控点一览表

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

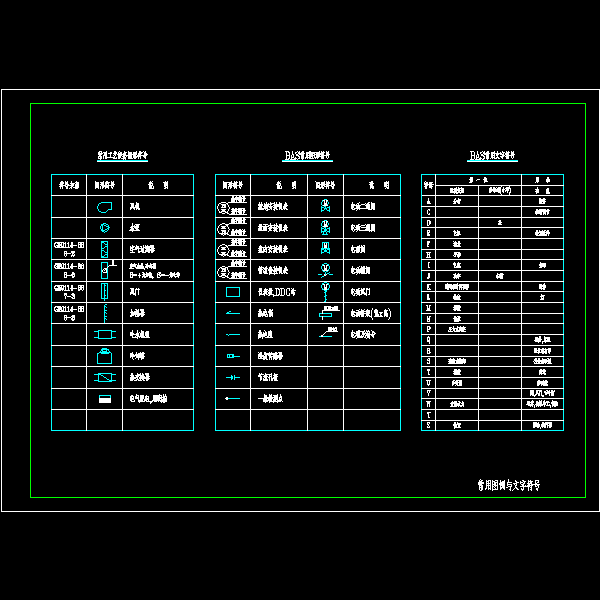

  • 01_常用图例及文字符号.dwg
    01_常用图例及文字符号.dwg

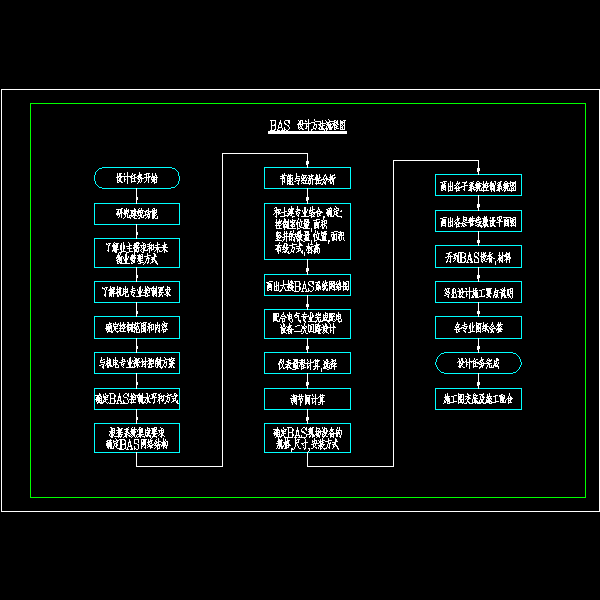

  • 02_bas设计流程图.dwg
    02_bas设计流程图.dwg

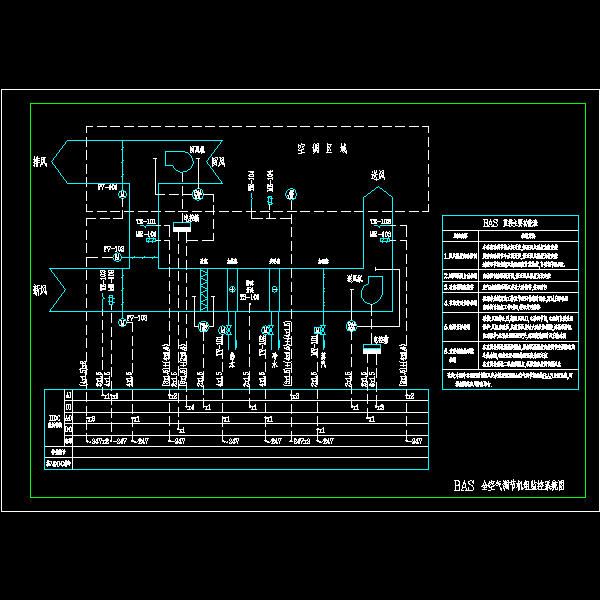

  • 03_bas全空气调节机组监控系统图.dwg
    03_bas全空气调节机组监控系统图.dwg

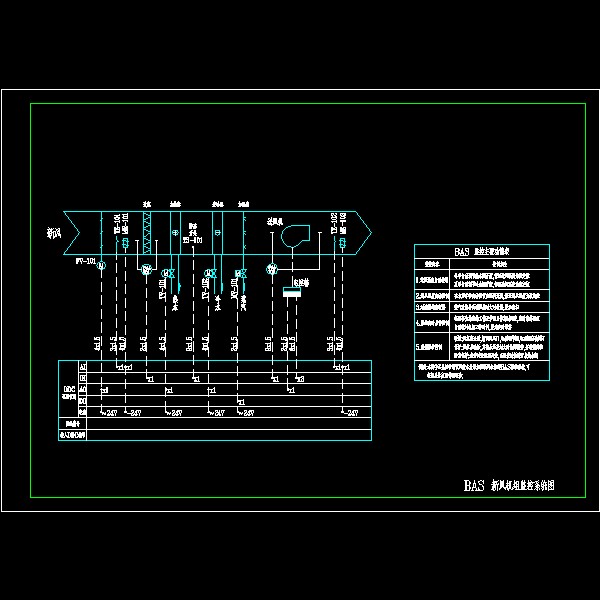

  • 04_bas新风机组监控系统图.dwg
    04_bas新风机组监控系统图.dwg

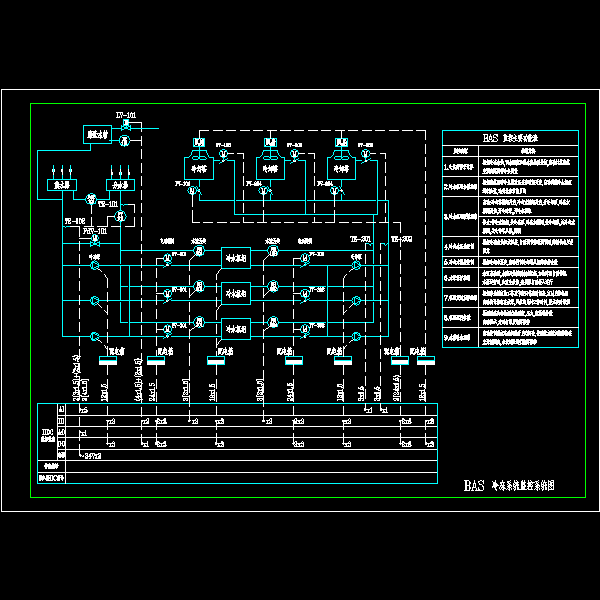

  • 05_bas冷冻系统监控系统图.dwg
    05_bas冷冻系统监控系统图.dwg
  • 06_bas热交换系统控制系统图.dwg
    06_bas热交换系统控制系统图.dwg
以上是部分截图,请下载附件后查看完整高清内容
