大顶子山航电枢纽设计及CAD图纸

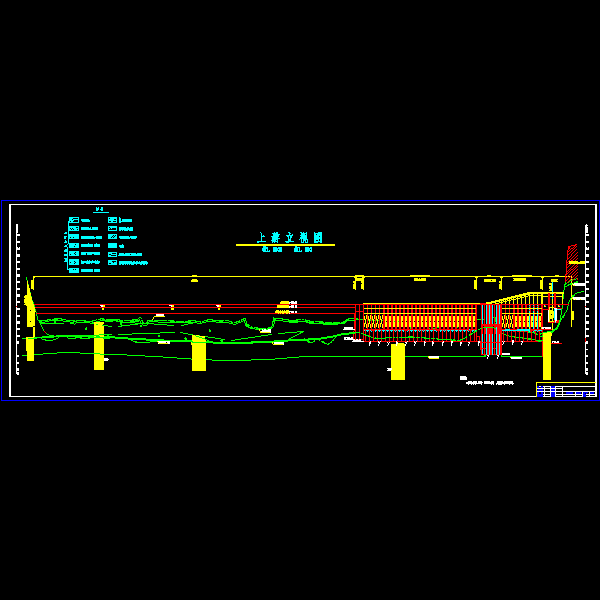

松花江干流大顶子山航电枢纽工程为大（1）型工程，工程等别为一等。洪水标准为100年一遇洪水设计，300年一遇洪水校核。枢纽总平面布置从右至左为：船闸、10孔泄洪闸、河床式水电站、28孔泄洪闸、砼过渡坝段、土坝及坝上公路（桥）等，坝线全长3249.78m。其中土坝布置在左岸滩地上，全长1959.70m，为粘土均质坝。坝顶高程121.50m，坝顶宽度12m，最大坝高14.20m。泄洪闸分两组分别布置在右汊左岸、左汊及左岸滩地，即河床式水电站的两侧，船闸和河床式水电站之间布置10孔，河床式水电站左侧布置28孔。
