城市道路路灯CAD施工方案图纸设计

1.本图尺寸单位均以米计,比例1:500。   2.灯具选用IP66型道路照明灯具,灯杆间距40米,个别作适当调整,安装高度10米。   3.照明电缆采用VV22 -1KV 3×35平方毫米和VV22 -1KV 3×25平方毫米电力电缆,距道牙0.5米处直埋敷设,埋深0.8米。电缆过路口段穿采用φ100UPVC波纹管保护,出路口0.5米。   4.全线设置一台80KVA箱式变压器,位置设在0 420北红线外,高压电源采用YJV22-10KV3×70平方毫米电缆沿南昌路东侧电缆沟至箱式变路灯专用高压电源引入。电缆过路口段穿采用φ100UPVC波纹管保护,出路口0.5米。   5.路灯设置8处接地极,分别设在0 150、0 312、0 565、0 770南北两处,利用照明电缆一芯作接地线,接地电阻要求小于4Ω。   6.施工严格按照《城市道路照明工程施工及验收规程》CJJ89-2001执行。   该资料包含以下内容:   1、一次接线图   2、二次接线图   3、灯杆基础、安装做法及零件图   4、接地装置制作图   5、箱式变电站接地做法图   6、箱式变电站安装基础做法图   7、照明平面图   8、标准横断面图   9、灯型大样

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

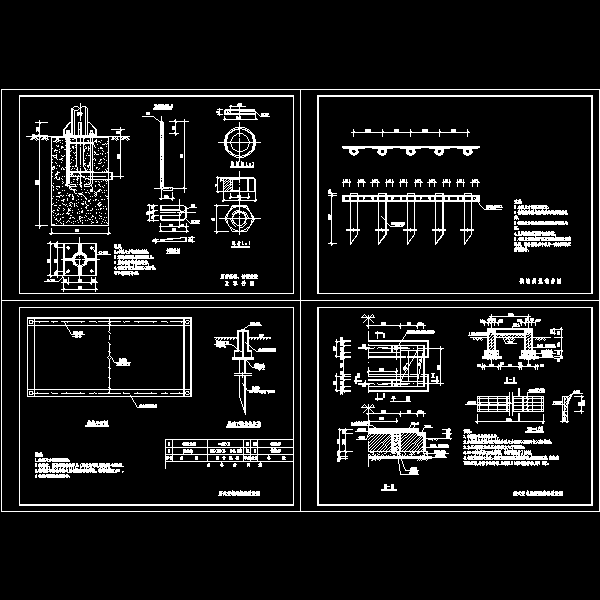

  • 箱变基础、接地.dwg
    箱变基础、接地.dwg

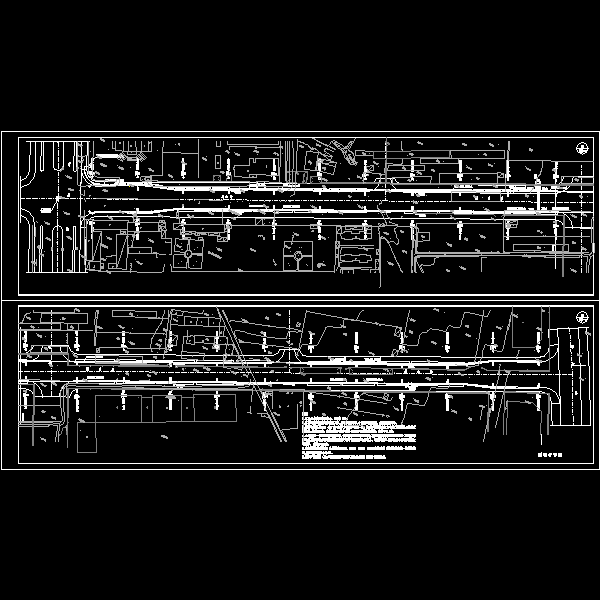

  • 平面图.dwg
    平面图.dwg
  • 标准横断.dwg
    标准横断.dwg

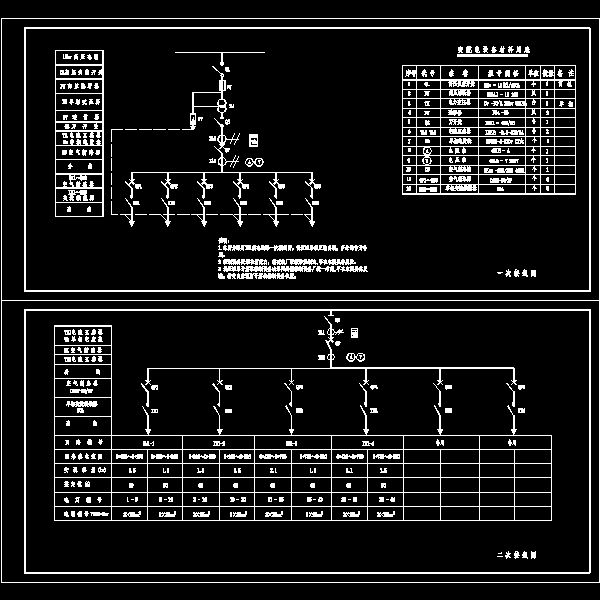

  • 一次、二次接线图.dwg
    一次、二次接线图.dwg
以上是部分截图,请下载附件后查看完整高清内容
