钢结构车间结构设计施工图纸(10张施工图纸)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:10m
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该资料包含:结构设计总说明,基础平面布置图,钢梁平面布置图,楼板配筋图,钢架 平面布置图 ,柱间支撑布置图,墙檩布置图,GJ1详图等
共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

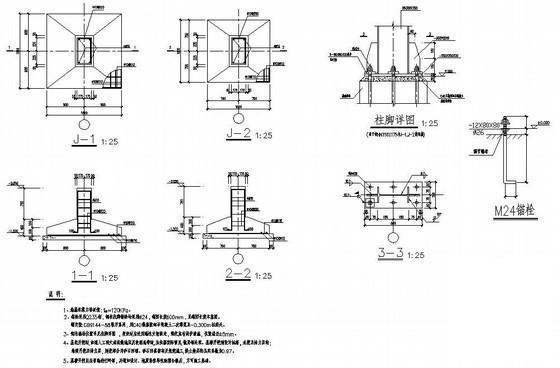

  • 车间钢结构施工图 - 1
    车间钢结构施工图 - 1

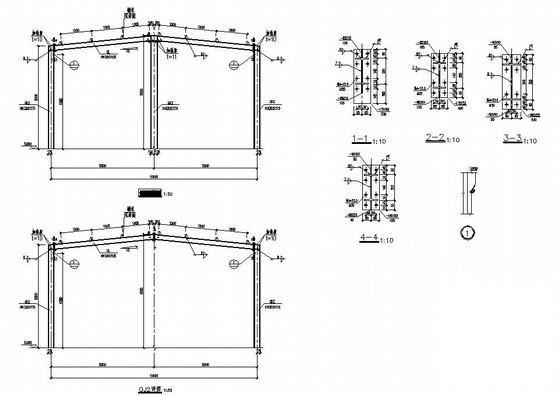

  • 车间钢结构施工图 - 2
    车间钢结构施工图 - 2

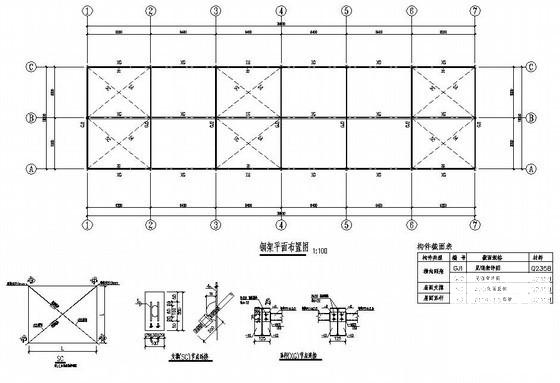

  • 车间钢结构施工图 - 3
    车间钢结构施工图 - 3

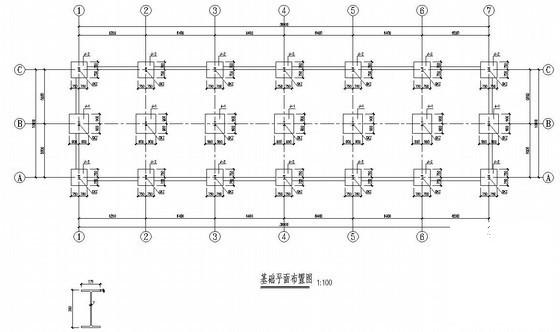

  • 车间钢结构施工图 - 4
    车间钢结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
