水电站厂房设计平面钢筋CAD图纸(保护层厚度)

附件详情

  • 厂房横剖视图
  • 厂房发电机层平面图
  • 厂房纵剖视图
  • 厂房横剖视图
  • 发电机层 平面布置图
  • 尾水管层平面图
  • 埚壳层平面图
  • 埚壳单线图
  • 尾水管单线替
  • 尾水室底板钢筋图
  • 厂房水下墙钢筋图
  • 尾水管钢筋图
  • 埚壳钢筋图
  • 排架钢筋图
  • 行车梁钢筋图
  • 机墩结构布置图
  • 机墩钢筋图
  • 发电机层楼面钢筋图
  • 屋面钢筋图
  • 进水闸钢筋图
  • 尾水闸钢筋图
  • 齿墙、伸缩缝止水设计图
  • 厂房平面布置图
  • 厂房横剖视图
  • 厂房发电机层平面图
  • 厂房纵剖视图
  • 水轮机层布置图
  • 埚壳层平面图
  • 尾水管层平面图
  • 埚壳单线图
  • 尾水室底板钢筋图
  • 尾水管钢筋图
  • 发电机层楼面梁格布置图
  • 尾水管截面尺寸图
  • 大坝剖视图
  • 大坝下游立面图
  • 大坝平面布置图
  • 导流涵洞设计图

附件详情

1、图中高程以米计,其余尺寸以毫米计。
2、窗台高度为900mm,窗户规格:C1为3200×3000,C2为3200×1800。
3、楼梯踏步尺寸为270×180(宽×高)。
4、进厂大门为3600×3900(宽×高)采用卷帘门,窗采用铝合金窗。
5、钢筋直径大于12mm(含12mm)采用Ⅱ级钢,其余为Ⅰ级钢,砼一律采用C20。
6、钢筋保护层厚度为35mm,锚固长度为35d,采用焊接接头,单面焊接为10d。
58张

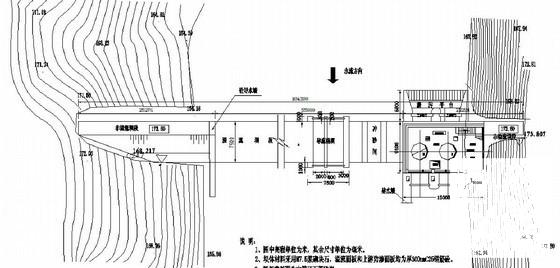

大坝平面布置图

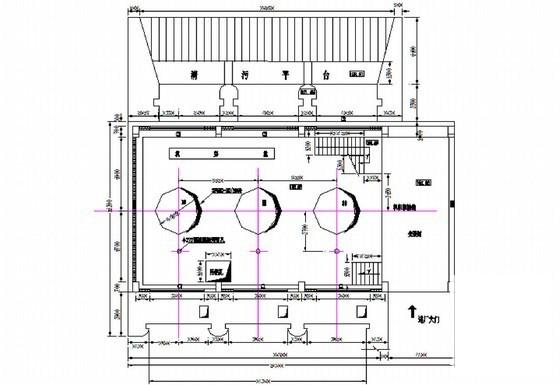

发电机层平面布置图

屋面钢筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 水电站厂房设计平面钢筋CAD图纸(保护层厚度) - 1
    第 1 张图
  • 水电站厂房设计平面钢筋CAD图纸(保护层厚度) - 2
    第 2 张图
  • 水电站厂房设计平面钢筋CAD图纸(保护层厚度) - 3
    第 3 张图
  • 水电站厂房设计平面钢筋CAD图纸(保护层厚度) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
