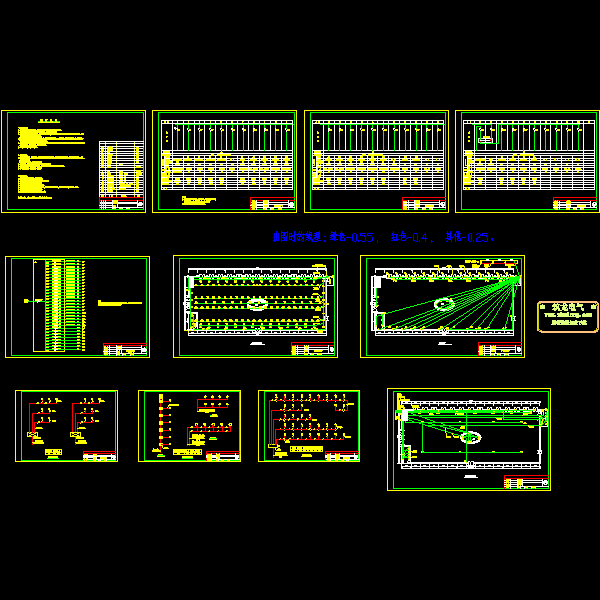

汽车站改造电气CAD图纸(照明配电箱)

附件详情

一、 说明：
1、该项目电源采用 380/220V，电源进建筑物后穿钢管埋地面内引至控制柜 AP。
2、线路敷设：建筑物内所有电气线路均穿管沿地面内、墙内及装饰层内暗敷。
3、电源进线处零线设电气重复接地装置，接地电阻要求≤10Ω，现场实测不满足要求时沿接地装置伸长方向补加接地体数量。接地
装置制作及安装详见 86D563有关各页。
4、所有插座接地孔、照明配电箱及控制柜外壳必须可靠接零，其方式系通过 PE线连成电气通路，最后在控制柜处与电源线零线可
靠连接，并利用 40×4扁钢与电气重复接地装置焊通。
5、 下沿距地安装高度：照明配电箱 1.0米；跷板开关 1.4米；空调插座 0.4米；电视机插座 3.4米；风帘机插座 2.2米；
其它插座 0.4米；应急灯 3.0米；引导灯箱 3.4米。
6、电气施工必须与土建施工密切配合。
