园林古建长廊设计CAD施工图纸(结构平面图)

附件详情 某园林古建长廊设计施工图,该资料包含联系长廊一平面图、联系长廊二平面图、联系长廊顶平面图、联系长廊梁结构平面图、联系长廊基础及柱结构平面图、联系长廊3-3剖面图、联系长廊4-4剖面图、休闲长凳平立面剖面图、联系长廊5-5、6-6剖面图、联系长廊7-7剖面图、廊架平面大样图、廊架顶平面大样、廊架1-1剖面图、基础详图、爬山廊一平面图、爬山廊二平面图、爬山廊立面图、爬山廊结构平面图、爬山廊A-A剖面图、月梁四架梁详图、爬山廊B-B C-C剖面图、爬山廊基础平面图、基础详图、爬山廊剖面图、爬山廊护栏立面图、护栏剖面图等,图纸表现规整,可参考!   共四份长廊样式23张CAD图纸,欢迎下载~~
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

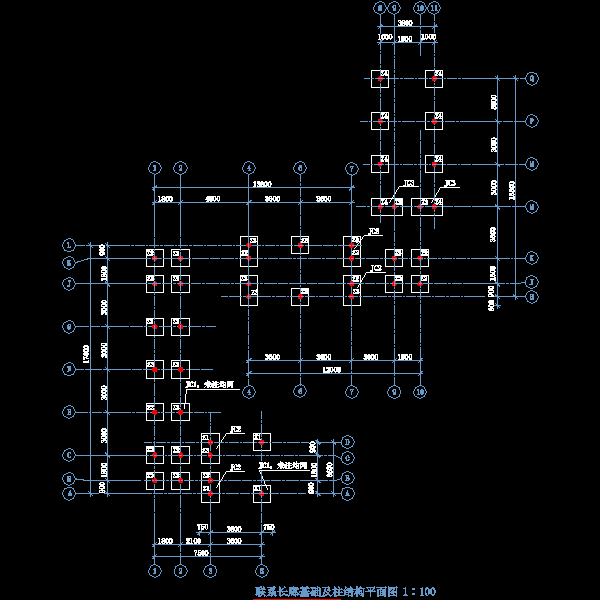

  • 园林古建长廊设计CAD施工图纸(结构平面图) - 1
    第 1 张图

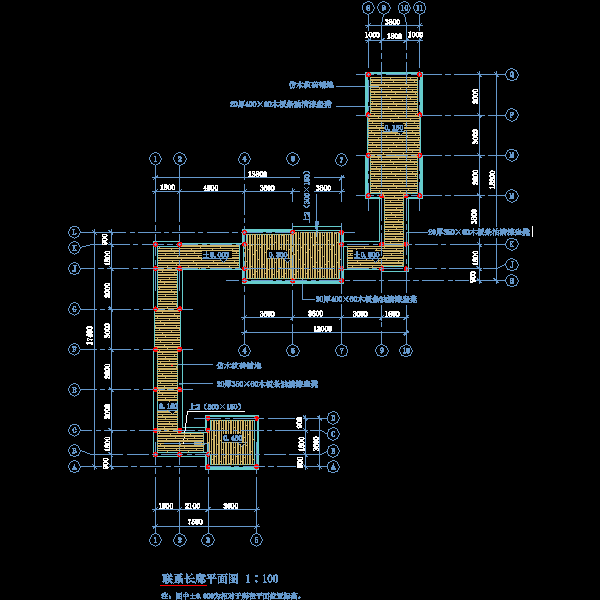

  • 园林古建长廊设计CAD施工图纸(结构平面图) - 2
    第 2 张图

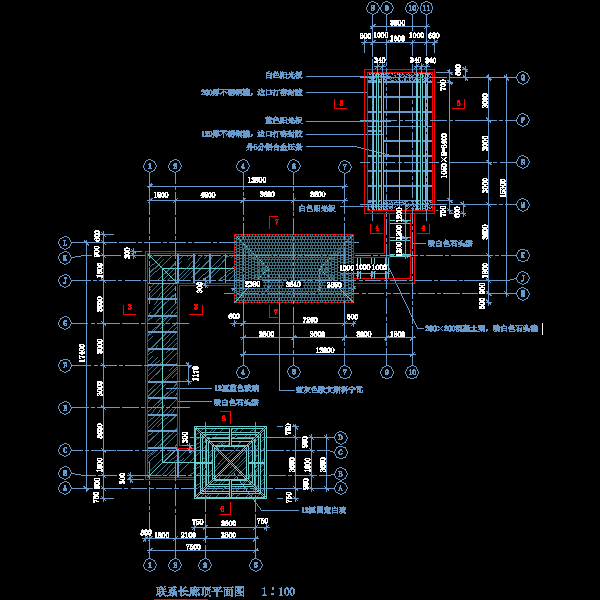

  • 园林古建长廊设计CAD施工图纸(结构平面图) - 3
    第 3 张图

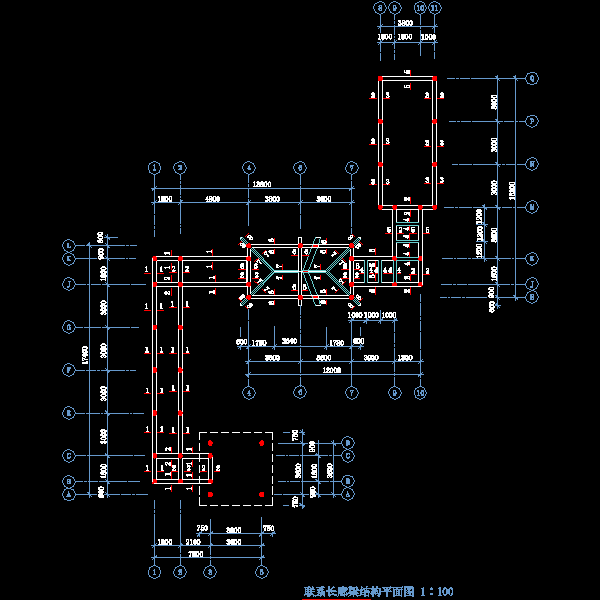

  • 园林古建长廊设计CAD施工图纸(结构平面图) - 4
    第 4 张图

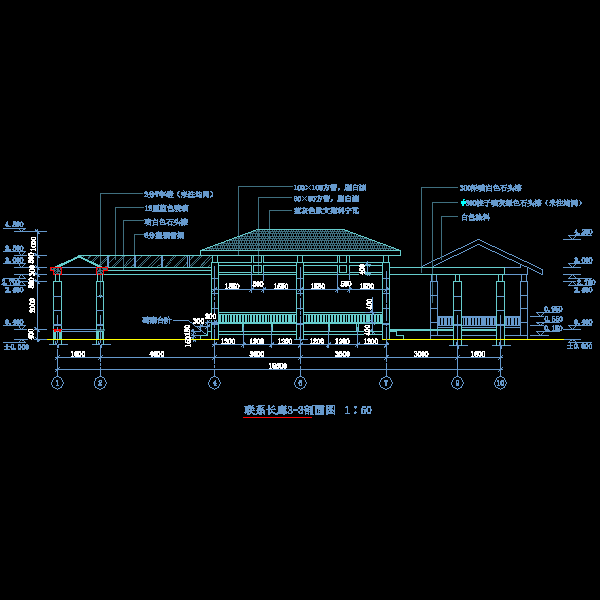

  • 园林古建长廊设计CAD施工图纸(结构平面图) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
