5层教学楼火灾自动报警CAD图纸(消防排烟风机)

附件详情

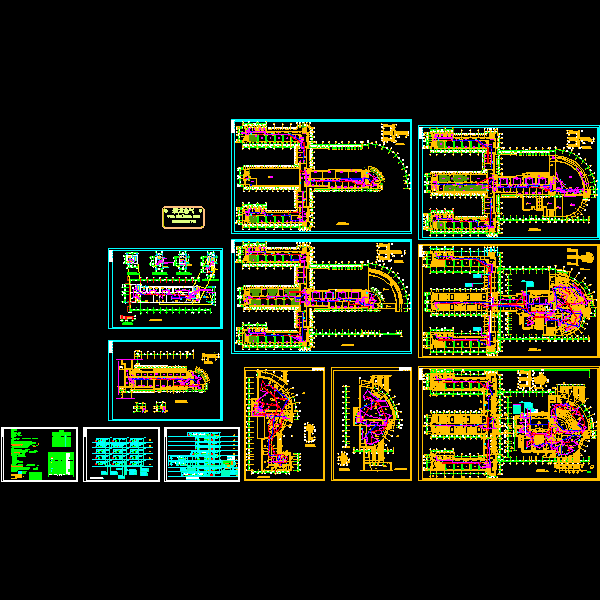

该项目为哈尔滨某中学高级示范综合教学楼,总建筑面积38840平方米。地上部分教学楼五层,综合楼七层.地下二层。26.4米,建筑物综合楼部分耐火等级为二级。
本消防系统按控制中心报警系统设计,含二台火灾报警控制器和九台区域火灾显示盘.消防控制中心设于一层,内设火灾自动报警控制器.消防联动控制设备.消防事故广播主机.消防电话主机， 供电电源等。
本消防系统采用总线制系统,探测回路采用二总线报警方式,为自动隔离故障点确保系统正常运行,在二总线回路中每一分支回路(32个地址点)的前端安装短路隔离模块.另消防水加压泵(室外单设)的起停.消防排烟风机.送风机的起停增设消防控制室手动直接控制(硬线连接)。
本消防系统工作接地采用综合接地.由消防控制中心引出专用接地引下线至建筑物基础接地装置上,其接地电阻不大于1欧姆。
