3层行政中心综合服务楼档案楼电气CAD施工图纸(火灾自动报警系统)(TN-S)

  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:7178平方米
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: ,通信系统,广播系统,扩声系统,信息网络系统

附件详情

  • 设计、施工说明
  • 配电系统图 (1)/配电系统干线图
  • 一层配电干线及疏散指示平面
  • 一层空调平面
  • 一层照明平面
  • 一层插座平面
  • 二层火灾自动报警平面

附件详情

某行政中心综合服务楼档案楼电气图

图纸共31张,主要包括档案楼和食堂设计说明,配电系统图,干线、空调、照明、插座、报警平面图。

1 .项目概要:
该项目为档案楼:三层,高12.6米,建筑面积约7178平方米,框架结构。

该项目为后勤服务中心:三层,高12.6米,建筑面积约6748平方米,框架结构。一层煤气表间存在爆炸性气体煤气,密度小于空气。为ExdIIC级T1,煤气表间内所有电气设备均选用隔爆型产品。释放源为第二级释放源,分区为爆炸性气体环境二区。
2 .设计依据:
3 .该项目设计范围:
1、 2、空调系统 3、电话、网络系统予留管线 4、火灾自动报警系统 5、 系统 。
4 .该项目除消防用电和客梯用电负荷为二级负荷,其余用电负荷均为三级负荷。
该项目照明安装负荷为305kw,空调安装负荷为630kw,消防动力安装负荷为7.5kw,电梯安装负荷为23.4kw。

2

3

4

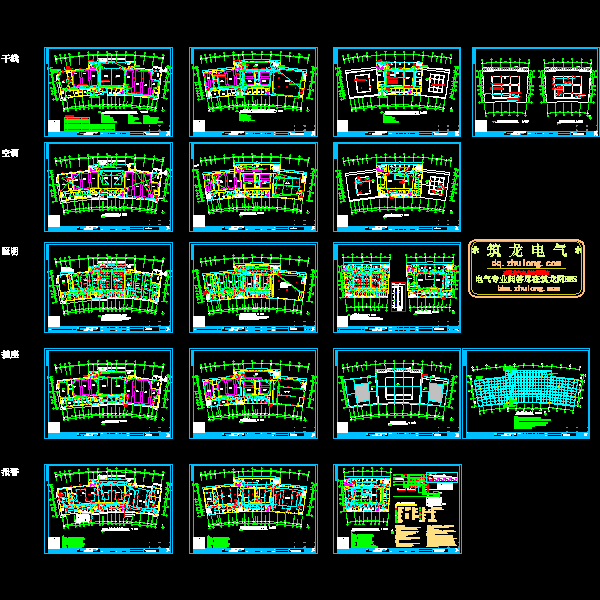

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 档案电.dwg
    档案电.dwg
  • 档案配电系统图.dwg
    档案配电系统图.dwg
以上是部分截图,请下载附件后查看完整高清内容
