7层宿舍楼给排水施工图纸

资料简介
赚取积分

设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
地上层数：7层
图纸设计深度：施工图
参考图纸：14张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,高位水箱供水
排水体制：污废分流,雨污分流
排水技术：重力排水
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
大样节点：水箱,卫生间,设备房布置
热水供应方式：集中热水供应

附件详情

给排水设计施工说明
给排水图例
主要器材表
一层给排水平面图
二至六层给排水平面图
顶层给排水平面图
屋顶给排水平面图
生活冷水系统图
生活热水系统图
宿舍给排水大样
管井大样
水箱详图
生活污、废水,雨水排水系统图
消防给水设计施工说明及图例
一层消防给水平面图
三至六层消防给水平面图
顶层消防给水平面图
消火栓系统图

附件详情

该项目为单体设计,底层平面图中污水管线设计至化粪池,废水管线设计至室外第1个井（不含废水井）,给水管线设计至室外水表井(包括水表井)，室外给排水构筑物等在总图上确定(已有设计的除外). 该项目室内外高差为0.3米.图中除标高以米为单位外,其余尺寸均以毫米计.给水管指管中心标高,排水管指管内底标高.本专业设计内容有中水给水系统,自来水给水系统，污水排水系统,废水排水系统,热水系统,消火栓系统,灭火器设置.
，共14张图。

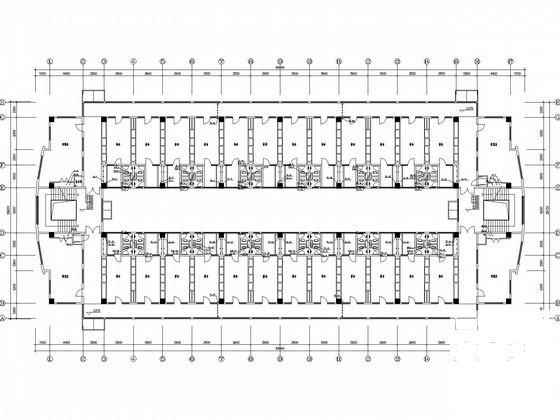

二-六层给排水平面图

生活热水箱详图

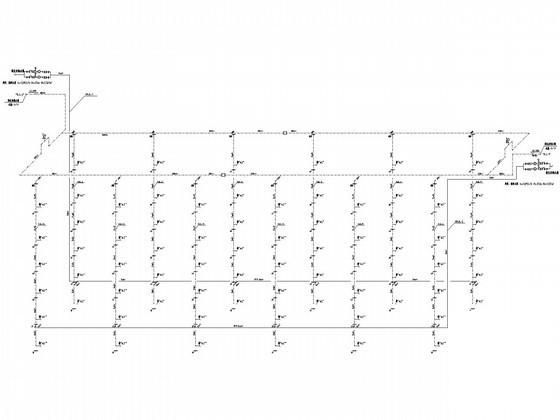

生活热水系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
