综合甲级体育场强电系统CAD施工图纸(钢筋混凝土结构)(TN-S)

资料简介
赚取积分

建筑类别：体育
建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：31989平方米
负荷等级：一级
接地方式：TN-S
项目地址：黑龙江
强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

1、电气设计说明
2、电力配电系统图
3、B区配电干线图
4、电力及干线电力及干线平面图
5、平面图

附件详情

该附件是综合甲级体育场强电系统施工图纸，总共19张。
该项目以田径比赛和足球比赛为主的综合甲级体育场,观众席总数量43205席,其中残疾观众轮椅席44席,主席台和贵宾席395席。该项目观众席下设功能性用房,总建筑面积31989平方米。
设计内容及范围:1. 空调机组的供配电系统.2. 热风幕的供配电系统.3. 排水系统的供配电系统.4. 电梯及电动卷闸门的 .5. 建筑物内的供电干线系统.6. 火炬台,电子显示屏及场地工艺用电的供电预埋配管系统.7. 弱电机房的供电预埋管线系统.8. 屋顶钢网架防雷及强弱电接地及等电位联结.

电力及干线平面图

B区配电干线图

电力配电系统图(三)

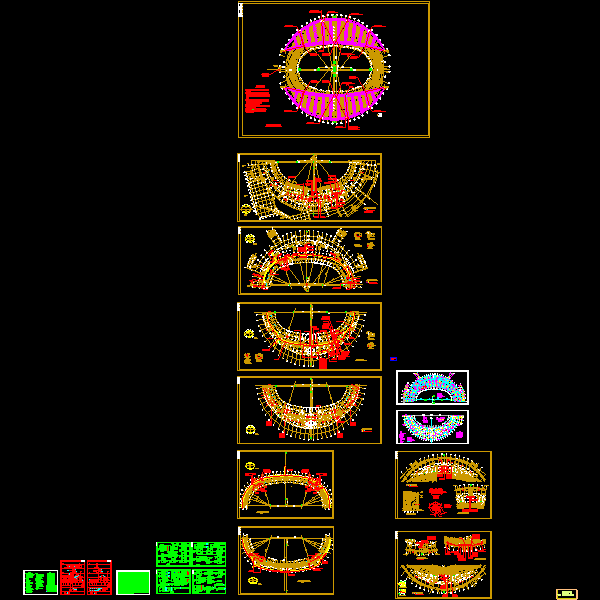

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
