9层宾馆强弱电CAD施工大样图50张

  • 建筑类别:宾馆
  • 建筑高度:高层建筑
  • 建筑面积:3481.76平方米
  • 地上层数:9层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:50张
  • 图纸年代:近代
  • 地下室用途:设备用房
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-C-S
  • 项目地址:海南
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: ,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 1、配电竖向系统图
  • 2、配电系统《一~七》
  • 3、地下室配电平面图
  • 4、地下室
  • 5、一层配电布置平面图
  • 6、一~九层配电、照明平面图
  • 7、屋顶配电、照明平面图
  • 8、水箱间配电平面图
  • 9、避雷带平面图
  • 10、基础接地网平面图
  • 11、大样图《一、二》
  • 12、弱电竖向系统图
  • 13、地下室~九层
  • 14、消防报警及联动系统图
  • 15、地下室消防平面图
  • 16、一~九层消防平面图
  • 17、屋顶消防平面图

附件详情

该项目位于海南,建筑由地上九层和地下一层组成。消防设备、通信机房、应急照明按二级负荷供电,生活水泵、电梯也按二级负荷供电。本建筑物属二类高层建筑。该项目建筑面积:3481.76m2。
设计范围包括供配电系统;照明系统;建筑物防雷接地系统;消防自动报警及联动系统;有线电视,电话,网路系统等。
该附件编制于2009年,总共50张。

配电竖向系统图

配电系统

综合弱电箱

地下室消防平面图

一层弱电平面图

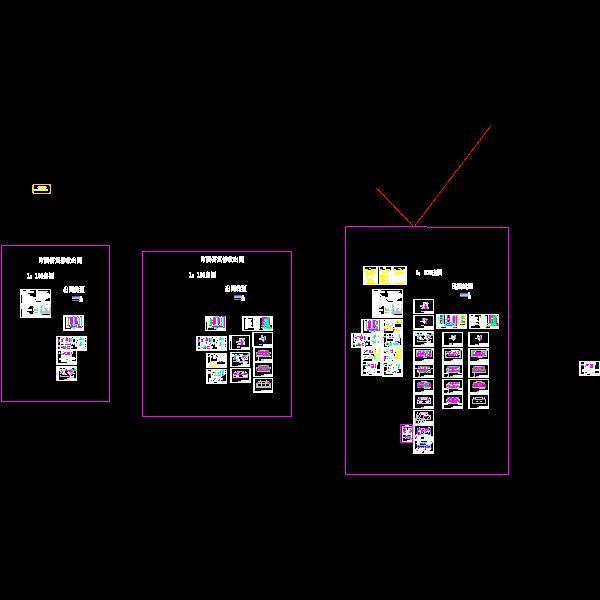

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 9层宾馆强弱电CAD施工大样图50张 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
