白马多层大型商场强电和弱电系统设计

一、项目概要

1. 建筑性质及环境特征：多层大型商场，锅炉房、库房等场所爆炸性气体危险环境分区为2区，锅炉房火灾危险环境分区为21区、库房火灾危险环境分区为22区。其它场所火灾爆炸危险环境特征均为一般。库房内所有灯具、配电设备及接线盒防护等级为IP5X,电器、仪表及电机等防护等级为IP54。锅炉房内的库房内所有灯具及接线盒防护等级为IP2X,配电设备防护等级为IP5X,电器、仪表及电机等防护等级为IP54.

2. 建筑面积：约46000平方米。

3. 建筑层数及高度：地上5层，其中5层为露天的停车库，建筑高度约为22米（以建筑屋面计）。

二、设计范围

1. 10KV/0.4KV变配电系统

2. 低压配电系统（照明、空调及电力配电系统）；

3. ;

4. 防雷、接地系统及安全措施；

5. 本单体各商场功能区(除设备机房外)的照明均由二次装修时设计，该资料仅考虑预留电源以及公共区域的应急照明的设计。

三、10KV/0.4KV变配电系统

1）、负荷等级

1. 本单体为多层大型商业，空调采用中央空调。则其所有消防用电设备(排烟风机、防火卷帘、应急照明等)、值班照明,计算机系统用电,安防系统用电,电子信息,营业厅用电,主要通道等场所的照明按一级负荷供电,其余负荷均为二、三级。其中用于计算机经营和管理系统的用电设备一级负荷中特别重要负荷。

2）、供电电源及电压

1. 该项目供电电压为10kV，由园区区域变电所提供四路10kV电源供电(1~4#高压电源)，其中1#与2#高压电源、3#与4#高压电源分别并列运行，任何一路发生故障时，另一路均能正常运行且能满足所有一、二级负荷正常供电。(1#与2#高压电源为相互独立的高压电源，1#与2#高压电源为相互独立的供电回路)

2. 应急照明采用双电源供电外，另采用灯具自带镍镉电池做为第三电源，电池工作时间:变配电所、消防泵房、消防控制室等火灾时需要继续工作的场所不应小于180分钟，其它地方不应小于90分钟。计算机经营及管理设备系统采用双电源供电外，另设置UPS作为第三电源。

3. 该项目变、配电所设在地下一层.层高4.6米.变电所设置2台1600KVA干式变压器。

3）、继电保护，计量，控制和信号

1. 10kV进线开关设过流、速断、零序电流保护，操作电源采用交流

2. 电业计量采用高供高计, 10kV高压侧设有专用计量柜（由供电部门在园区区域变电所内提供），柜内设有功，无功电度表及峰谷表。

3. 变压器设有高温报警，超高温跳闸报警。高温120℃时作用于报警信号，超高温140℃时，作用于跳闸信号。

4. 低压进线开关设过载长延时、短路短延时（0.5s）保护。

5. 低压出线开关设过载长延时、短路瞬时脱扣保护。低压配电柜各出线回路设有智能数字式电压、电流表、有功、无功综合表。

6. 无功功率补偿采用低压侧集中自动补偿方式，保证补偿后高压侧功率因数COSφ>0.9.

四、火灾报警及消防联动控制系统

1. 该项目为多层大型商业群，空调采用中央空调,按一级保护对象设计 ,采用控制中心报警系统。

2. 消防控制室设在一层，设置有火灾报警控制器、消防联动控制设备、火灾应急广播、消防专用电话、多线控制盘彩色CRT、打印机等设备及"ll9"专线电话。消防报警系统按两总线设计。火灾自动报警系统除由消防电源作主电源外，设备自带UPS直流备用电源.

3. 商铺、营业厅，电子计算机房、走道、楼梯间、电梯机房，设备用房等场所选用感烟探测器； 库房、锅炉房等场所选用感温探测器；锅炉房选用可燃气体探测器.

4. 每个防火分区均设置手动火灾报警按钮，从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离均小于30m。所有报警信号均通过总线进入火灾报警控制器。

5. 在每层设火警显示盘和电话对讲插孔,在消防控制室设置消防直通对讲总机。在变配电室，电梯机房，制冷机房，锅炉房，安防中心等处设置直通对讲电话分机

6. 消防联动控制设备可通过总线实现以下控制及显示功能：

1) 非消防电源的控制：该项目部分低压出线回路及所有各层配电箱内设有分励脱扣器，由消防控制中心在火灾确认后断开相关电源。

2) 火灾时由消防控制中心自动控制点亮应急照明灯。

3) 显示动作的消火栓启泵按钮的位置、水流指示器、报警阀、安全信号阀的工作状态等，

4) 消防控制设备对防火卷帘的控制要求;防火卷帘两侧,设置火灾探测器组及其警报装置,且两侧设置手动控制按钮；疏散通道上的防火卷帘,

a)感烟探测器动作后,卷帘下降至距地(楼)面1.8m; b)感温探测器动作后,卷帘下降到底.用作防火分隔的火灾探测器的报警信号及防火卷帘的关闭信号应送至消防控制室。

5) 控制电梯全部停于首层，并接收其反馈信号；

a)在消防控制室设置电梯监控盘，能显示各电部梯的运行状态：正常、故障、开门、关门及所处楼层位置显示；

b)火灾发生时，根据火灾情况及场所，由消防控制室电梯监控盘发出指令，指挥电梯按消防程序运行：对全部或任意一台电梯进行对讲，说明改变运行程序的原因并将电梯均强制返回首层且将轿箱门打开；

C)电梯的火灾指令开关采用钥匙开关,由消防控制室负责火灾时的电梯控制。

7. 消防联动控制设备可通过多线实现以下控制及显示功能：

a)控制消火栓泵的启、停并显示其工作及故障状态，消防控制室除可通过控制模块编译,自动启动消火栓泵外,消防控制室可通过硬线手动控制消火栓泵，并接收其反馈信号。

b)控制喷淋泵的启、停并显示其工作及故障状态.监视水流指示器、湿式报警阀的压力开关、安全信号阀的工作状态；报警阀处压力开关动作直接启动喷水加压泵.消防控制室可通过硬线手动控制喷淋泵，并接收其反馈信号。

c)排烟风机的控制;当火灾发生时，消防控制室根据火灾情况打开相关层的280%%D排烟阀（平时常闭）,280%%D排烟阀（平时常闭）百叶或板式排烟口，同时连锁启动相应的排烟风机；当火灾温度达到280°C时，排烟阀熔丝熔断，排烟阀关闭，风机吸入口出的280%%D防火阀关闭后，连锁停止相应的排烟风机.消防控制室能显示所有排烟阀、排烟口、正压送风阀、正压送风口的动作信号。

8. 彩色CRT应能显示保护对象的重点部位、疏散通道及消防设备所在位置的平面图等。

9. 消防控制室设备应按实际定货尺寸进行布置，并符合规范"GB50l16-98"第6.2.5条要求。各火灾探测器吸顶安装在楼板或顶棚下，0.5m范围内不应有遮挡物，到墙壁、梁边的水平距离不应＜0.5m，探测器到空调送风口边的水平距离不应＜l.5m至多孔送风顶棚孔口的水平距离不应＜0.5m。现场安装时若不能满足上述要求可适当调整探测器位置（水平位移＜1.5M）。

10. 火灾报警及消防联动系统线路均SC钢管保护或沿防火桥架敷设.火灾报警线路2根穿SC20,4~5根穿SC25，6~8根穿SC32.联动线路穿钢管管径详平面或系统标注.

11. 导线在管内或线槽内不应有接头或扭结，导线的接头应在接线盒内焊接或用端于连接。线路在竖井及吊顶内沿金属线槽或穿焊钢管敷设水平线路在无吊顶处穿焊接钢管可暗敷在混凝土板内，暗敷时应穿管并应敷设在不燃烧结构内且保护层厚度不小于30mm；明敷设时，应穿有防火保护(涂防火涂料保护)的金属管或有防火保护的密闭式金属线槽。

12. 消防及公共广播系统:

1).本系统为大楼提供播放背景音乐广播和消防紧急广播在消防控制室设置火灾应急广播（与音响广播合用）机柜。

2)系统组成及网络配接：

a)背景音乐系统在消防状态下接收消防联动信号，通过系统中央控制器切换任意一路喇叭或全部的广播喇叭，播放消防紧急广播。

b)节目源包括AM/FM调谐器、CD播放机、MP3播放机等，可为各区域提供背景音乐节目；系统采用100伏定压输出方式。

3)火灾应急广播具有最高优先级控制，手、自动选层功能：当发生火灾时消防控制中心值班人员可根据火灾发生的区域，自动或手动或手动进行火灾广播，及时指挥，疏导人员撤离火灾现场首层着火时，启动首层、二层及地下各层火灾应急广播。地下层着火时，启动首层及地下各层火灾应急广播。二层以上着火时，启动本层及相邻上下层火灾应急广播

4)广播配线采用NH-RVS-4x1.5软导线沿线槽或穿SC20管暗敷。选用3W扬声器；扬声器在有吊顶场所采用吸顶式嵌入吊顶安装；无吊顶部位采用挂壁式扬声器挂墙安装，距地2.5米（室内）/3.5米（室外或层高大于5米的室内场所）

5)该资料仅表示消防广播,背景音乐由甲方跟专业弱电公司确定后,再由专业公司作深化设计

13. 系统接地

消防系统接地利用大楼综合接地装置作为其接地极，设独立引下线。引下线采用35平方的多股铜导线穿PC40管暗敷。要求综合接地电阻不大于1Ω。

14. 其他

a)火灾自动报警系统的每个回路地址编码总数预留15%%%~20%%%的余量。

b)系统的成套设备，包括火灾自动报警控制器、消防联动控制台、应急广播设备、中央电脑、CRT显示器、打印机、电梯运行监控盘消防专用电话总机、对讲录音电话、UPS电源设备等均由承包商成套供货，并负责安装、调试。

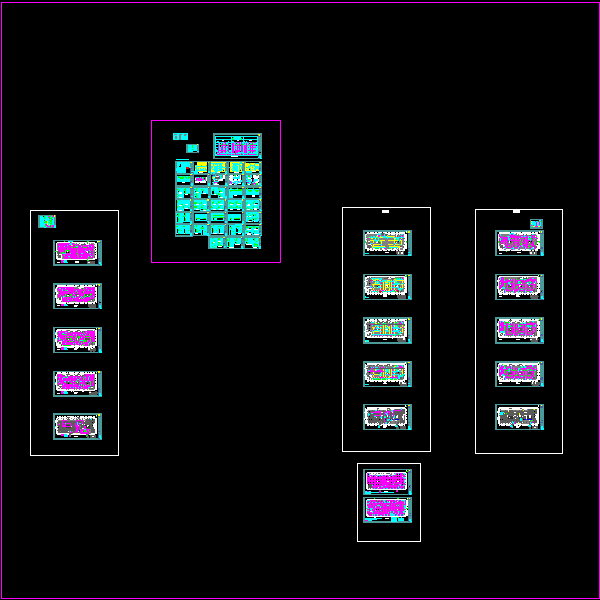

五、图纸展示

火灾自动报警及消防联动控制系统图

F10号楼一层消防平面图

冷冻机房及锅炉房

冷冻机房及锅炉房电气平面图

变电所桥架布置图

消防控制室双电源切换箱F101AT1系统图
