度假村电气平面CAD图纸

一、建筑概况。

见建筑设计说明。

二、设计依据及设计范围。

1,建筑设计图纸。

2,《民用建筑 》,《 规范》,《建筑电气设计手册》及其它相关的国家规程、规范。

3,电气照明、插座、空调、弱电系统及消防报警设计,锅炉房、厨房动力电气设计待定。

三、设计及施工说明。

1,图中所示强弱电引入位置及方式需由甲方指定。电源采用TN-C-S系统。管线入户处应配合土建预留穿墙套管(套管数量为图中2倍)。

2,电气管线在吊顶、墙内内均采用镀锌焊接钢管敷设,吊顶内采用金属软管到位。导线穿管管径选择及吊顶内配管作法详(92DQ5)。

3,图中 (照明灯具、开关、插座等)安装位置宜可根据现场实际情况进行适当调整。

4,所有PE线、零线、相线的绝缘层颜色均应按《电气装置安装工程施工及验收规范》GB-50258-96执行。

5,图中电话管线为:1~3对:SC15;4~5对:SC20;6对:SC25;电视管线为:SYV-75-4-SC32-WC,FC。

6,强弱电管线敷设时要按照国家规范与设备管线保持距离。

7,图中管线穿墙、伸缩缝做法见92DQ-05相关章节。

插座布置图

排水布置图

弱电布置图

设备表

照明布置图

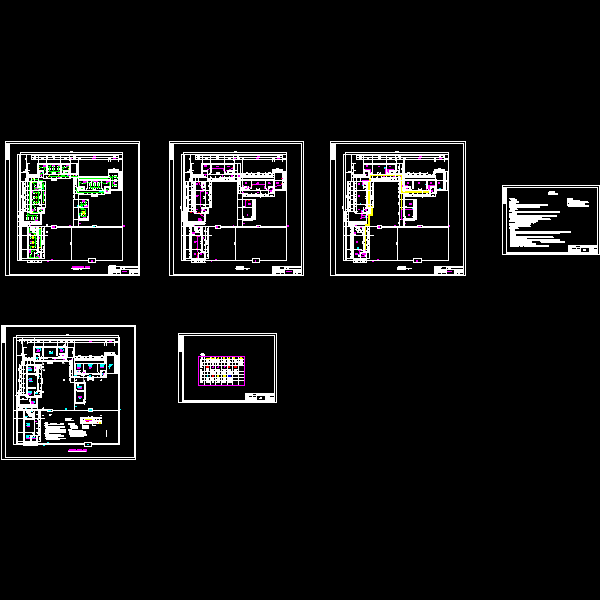

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
