1 该项目设计范围为室内装修部分的电气照明,根据甲方及室内设计等有关专业提供的有关资料进行设计.

2 干线,支线未注明外采用BV-500塑料铜芯线.干线沿桥架,支线沿金属线槽或穿管敷设,PE线为BVR塑料铜芯线.带应急照明回路的管线不能暗敷时须刷防火涂料.

3 卫生间内的开关,插座及灯具必须选用防水型.开关及插座的选用产品由甲方定.

4 开关安装高度距地1.3米,插座安装高度距地0.3米,柜台内的插座安装高度现场定,配电箱安装高度距地1.5米.

5 灯具及设备安装高度低于2.4米时须在此回路增加一根PE线.

6 设备及灯具安装时请勿超出图中所示容量,如果超出请和设计人员联系.配电干线系统容量不能满足室内设计需要时请原设计作适当调整.

7 室内柜面装饰灯电源从预留的电源处引接,凡预留电源处灯位详室内设计大样图.该资料不另行出图.

8 凡本图中没有涉及之处均按原电施图施工或由甲方另行委托设计.各工种须互相配合,做好预埋工作.

9 该项目为室内装修部分,大楼内的卫生间的辅助等电位接地做法详国标图集SD567.辅助等电位连接箱位置按原电施图不变.

10 该项目请按国家现行标准和规范组织施工及验收.

11 事故照明配电箱配电系统图参见原电施图.

配电系统图一

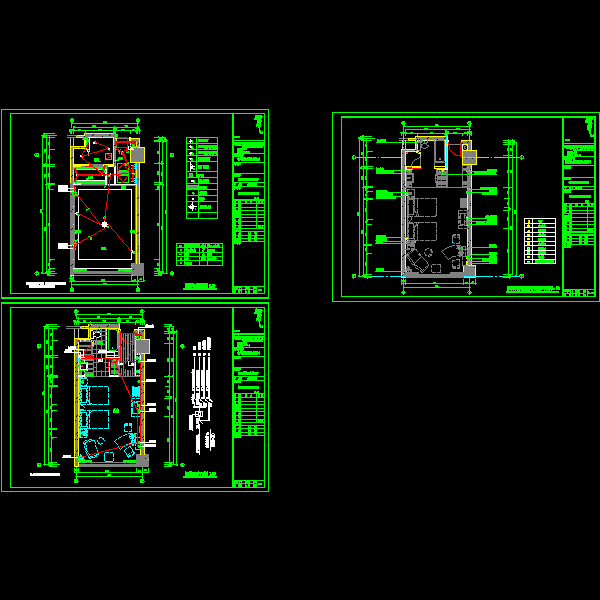

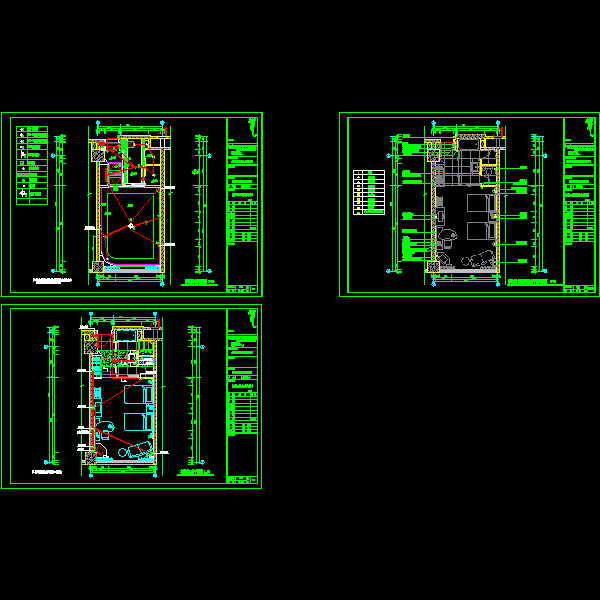

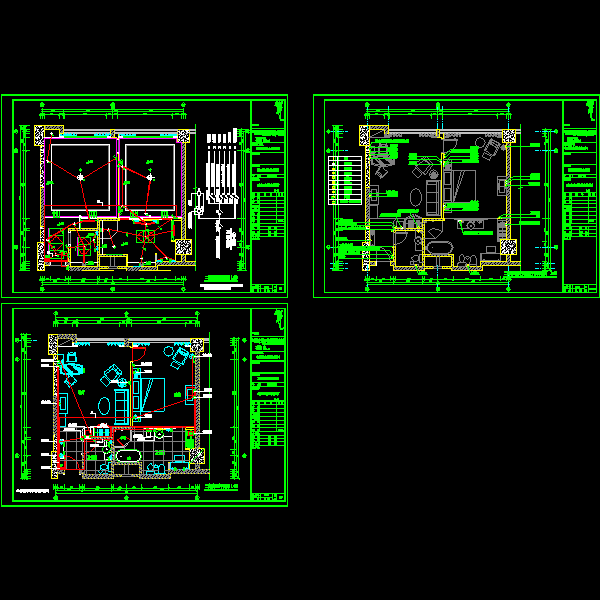

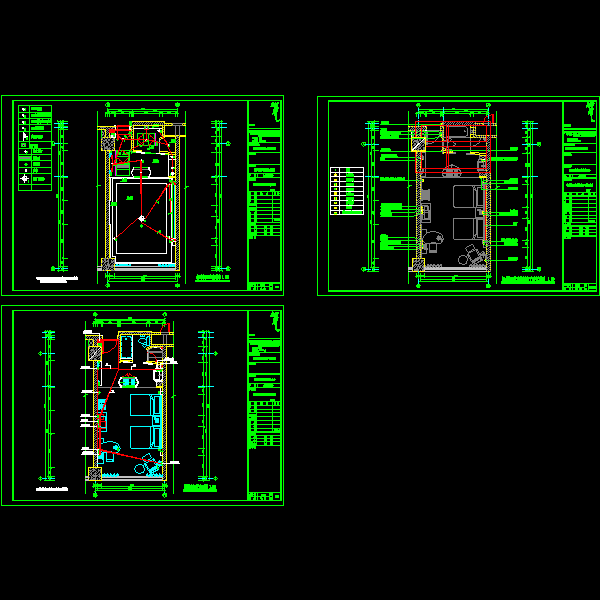

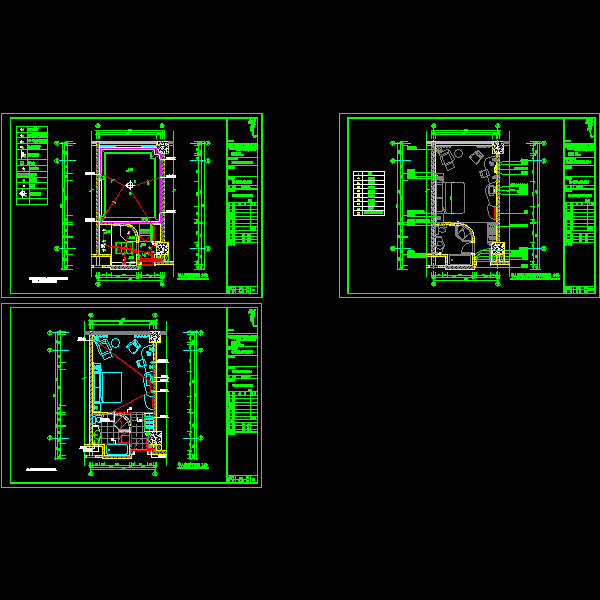

一层照明

一层插座平面布置图
