住宅强弱电平面布置CAD图纸

电气设计说明

设计依据 《住宅设计规范》GB50096-1999； 《民用建筑 》JGJ/T16-92； 《 规范》GB50054-95； 其他有关国家及地方的规程、规范； 甲方设计任务书及设计要求； 各专业提供的设计资料；

强电部分

一、 电源:本楼低压电源来自所区低压配电线,电压为380/220V三相四线制,进线方式为电缆埋地敷设，埋深0.7米.

二、 导线规格:低压电源进户线采用VV22型电缆,进户处穿钢管保护楼内低压配电线均采用BV型塑料绝缘电线,穿阻燃型PVC管暗敷.凡图中未注明的照明线路均采用2导线。凡图中未注明的单相插座线路均采用BV-500V-4mm2导线,凡图中未注明的电视线路采用SYWV-75-52射频电缆.

三、 管线敷设方式:配电干线除注明外一律穿阻燃型PVC管暗敷.照明及插座线路在地板.顶板.顶棚或墙内暗敷（F）.电视线均穿PVC管在墙内及楼板缝内暗敷（F）.管线过长时,中间需加过渡分线盒或分线箱.

四、 设备安装:配电箱、电视电话分线箱、信息箱均嵌墙暗装,安装高度配电箱距地1.3米，电视电话分线箱、信息箱1.8米.翘板开关.插座.电视出线座安装高度均见图例中的备注栏.厨房抽油烟机插座1.8米，厨房多位插座和卫生间插座1.3米。配电箱、电视电话分线箱、信息箱可根据实际元件尺寸做适当调整.灯具安装方式详见图例中的备注栏.

五、 保护接地:本建筑按第三类防雷建筑物设防.在屋顶采用Φ10镀锌圆钢作避雷带，屋顶避雷连接线网格不大于（20mX20m）.并于室外地坪下0.8m处甩出1.2m Φ12镀锌圆钢,引出防水层,若测试接地电阻达不到要求,可在此处室外加打外附人工接地体.凡突出屋面的所有金属构件,金属通风管、等均应与避雷带可靠焊接。室外接地凡焊接处均应刷沥青防腐。接地：采用TN-C-S系统,电源进单体建筑总配电箱处做重复接地后，PE线与N线严格分开,并与 共用接地网，要求联合接地电阻小于1欧.待接地装置施工完毕后实测接地电阻，若达不到要求可在预埋测试板处加打外附人工接地体。PE线接线盒距地0.6米。等电位连接： 在电表箱DBX2安装处设总等电位连接端子板,将楼内的电讯设备,采暖管,上.下水管等所有进线管及配电箱PE线,接至等电位联结端子板上。住户卫生间做局部等电位联结,每个卫生间设等电位端子与接地体连接，做法详见<02D501-2>.

六、 配合问题:所有设备和线路用的预埋件及安装用支架的预埋件请电气施工人员在整个施工过程中与建筑施工人员密切配合,进行预埋.

弱电部分

由系统供应商供货并安装、调试开通.该项目大楼门视系统、光纤入户系统只预埋管线，具体元件

一、室内线路为暗敷，楼宇对讲系统予埋管为PVC32，光纤入户系统室内管为PVC20，室外主管为PVC25。

二、室内线路为暗敷。电话、有线电视系统进户部分只预埋干管，接线箱、室内插座及电话线均由本大楼工程承包商安装.

三、电视、电话、信息插座安装高度为距地面0.3m,

四、该项目强,弱电系统均采用共用接地方式,接地电阻R<1欧.

五、 计算机室内线采用超五类的4对非屏蔽双绞配线电缆及信息插座。

六、施工中请与土建及各相关工种密切配合,作好各项预埋,预留工作.

七、施工中应严格按有关规范进行.

其他:

一 、卫生间内插座需予留PVC20管至吊顶内，以备浴霸接线安装。

二、 未尽事宜请按现行国家有关规范执行.

三、施工中图中若与实际有不相符的地方请与有关方面协商解决.

四、所有空调出管位置均应予留PVC75管。

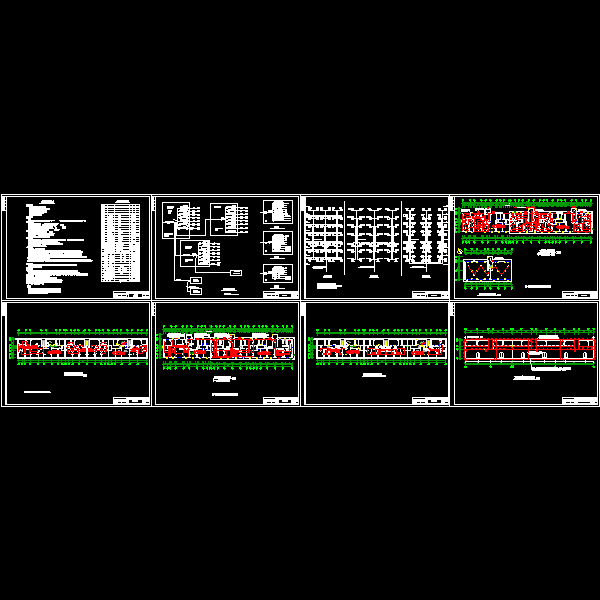

电话、电视系统图

防雷接地平面图

强电平面布置图

强电系统图

弱电平面布置图
