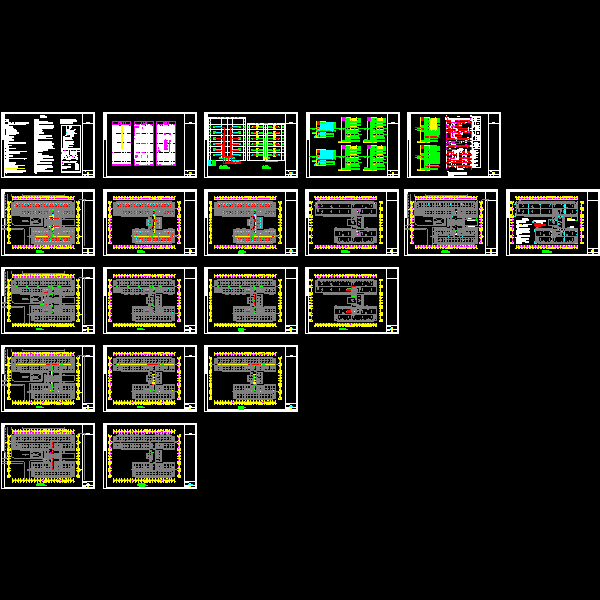

工厂宿舍电气CAD图纸

一．设计依据

1．建筑概况：

该项目位于xx省，xx市。地上六层，每层层高3.4M，均为宿舍；屋顶设有电梯机房及水箱间；建筑主体高度20.4米，总建筑面积约为15508平方米。建筑结构形式为框架剪力墙结构。现浇混凝土楼板。

2．相关专业提供的工程设计资料；

3．中华人民共和国现行主要标准及法规： 《民用建筑 》JGJ/T 16-92 《建筑 》GB 50034-2004 《建筑物防雷设计规范》GB 50057-94 2000年版其它有关国家及地方的现行规程、规范及标准。

二．设计范围

1．该项目设计包括员工宿舍以下电气系统:

1）220/380V配电系统；

2）建筑物防雷、接地系统及安全措施；

3）电话系统；

2. 该项目电源分界点为四期宿舍电源进线柜内的进线开关。电源进建筑物的位置及过墙套管由该资料提供。三．220/3800V配电系统

1．负荷分类： 三级负荷：本次工程所有负荷均按三级设计。

2．供电电源： 该项目从厂区就近变电所引来两路220/380V电源，分别供给本楼的照明负荷及应急负荷用电；进线电缆从建筑物外侧引入，直接进入一层的照明电源总柜及应急电源柜。

3．供电方式： 该项目采用放射式供电方式。

4．照明配电： 照明、插座均由不同的支路供电；所有插座回路均设漏电断路器保护，漏电电流为30mA,漏电动。作时间为0.1S.

四．设备安装

1．电源总进线柜落地安装，进出线方式为下进上出。

2．照明分配电箱底边距地1.5m嵌墙暗装。

3．所有灯具除筒灯嵌入吊顶内安装外；其余灯具均吸顶安装，所有荧光灯采用电子镇流器，功率因数>0.9；楼梯间采用自带电源吸顶灯，单联双控开关控制。

4．除注明外，开关、插座分别距地1.4m、0.3m暗装。卫生间内开关、插座选用防潮、防溅型面板；有淋浴、浴缸的卫生间内开关、插座须设在2区以外。

5．桥架规格详见平面图标注，桥架水平安装时支架间距不大于3M，垂直安装式支架间距不大于1.5M,电缆穿越伸缩缝或转弯处时须加自动伸缩补偿装置（按照标准图集86SD169）。

电话平面图

电话系统图

电力布线图

基础接地平面图

配电系统图

屋顶防雷接地平面图
