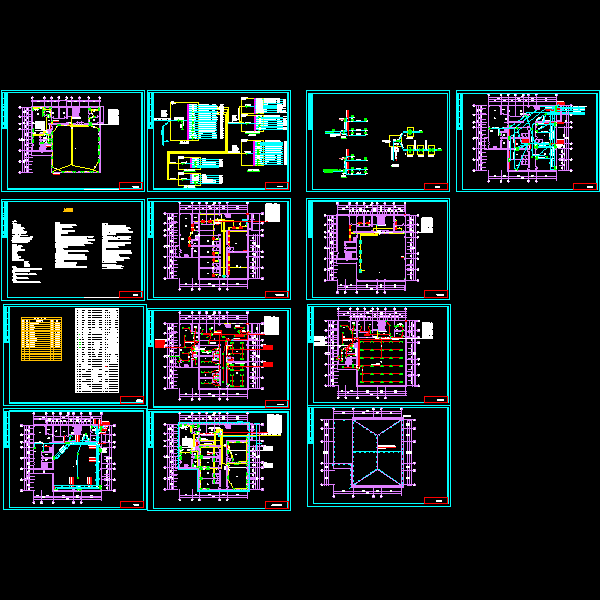

餐厅照明平面CAD图纸

电气设计说明

一.设计依据

1.建筑概况:该项目建筑为地上二层.建筑结构形式为框架结构.该项目地上一.二层均为餐饮用房.

2.相关专业提供的工程设计资料;

3.建设单位提供的设计任务书及设计要求;

4.中华人民共和国现行主要标准及法规:

<<民用建筑 >>JGJ 64-89

<<饮食建筑设计规范>>GB 50096-1999 2003年版

<<建筑物防雷设计规范>>GB 50057-94 2000年版

<<有线电视系统工程技术规范>>GB 50200-94

其它有关国家及地方的现行规程.规范及标准.

二.设计范围

该项目设计包括以下电气系统:

1)220/380V配电系统;

2)建筑物防雷.接地系统及安全措施;

3)有线电视系统;

4)电话系统;

5)网络布线系统;

三.220/380V配电系统

1.负荷分类及容量: 三级负荷:额定容量约为150kW.

2.供电电源:该项目从附近变电所引来一路220/380V电源,供给本楼的动力负荷及照明负荷用电;进线电缆从建筑物东侧穿钢管埋地引入,到总配电箱.

3.计费:在变电所高压侧进行.根据工程性质,该项目电费计量采用集中计量，

4.供电方式:该项目采用放射式.树干式相结合的供电方式.

5.照明配电:照明.插座均由不同的支路供电;除空调插座外,所有插座回路均设漏电断路器保护.

低压配电系统图

动力平面图

弱电系统图

屋顶

照明平面图
