商业地块商铺电气CAD图纸

一、建筑概况

该项目为二十二冶万筑凤凰新城居住项目,位于河北省唐山市大理路西侧,裕华道北侧。

二、设计依据

1.该项目采用的主要国家及地方 标准、规范、规程及其它现行国家、行业有关设计规范

2.建设方提出的符合有关法规、标准与电气设计有关的合理的书面要求及建设方提供的初步设计资料。

3.各级政府主管部门的审批意见。

4.相关专业提供的设计项目资料。

三、设计范围

1.

设计分期:本项目分4个地块,本期设计范围为4#地块,涉及1#住宅楼,PT-2#楼及地下车库。

2.设计分工

1)

变配电室及开闭站由业主另行委托供电部门设计。

2)

通讯系统、信息网络系统及有线电视系统需由相关主管部门确认后,方能施工。

3.

设计内容

1)低压配电系统

2)照明设计

3)建筑物防雷、接地及安全

4)通讯、信息网络与综合布线系统

5)有线电视系统

四.交流220/380V

配电系统

1.该项目为多层建筑。

2.负荷分类:所有用电为三级负荷。

3.供电电源:本项目电源均由2地块变配电室引来。

4.计费:根据供电部门要求商业每平米按100W计,每户设置1块电能表,电能表集中设置在地下车库的配电室内。

5.供电方式:该项目采用放射式与树干式相结合的供电方式。

6.照明,插座均由不同的支路供电,所有插座回路均设漏电断路器保护。

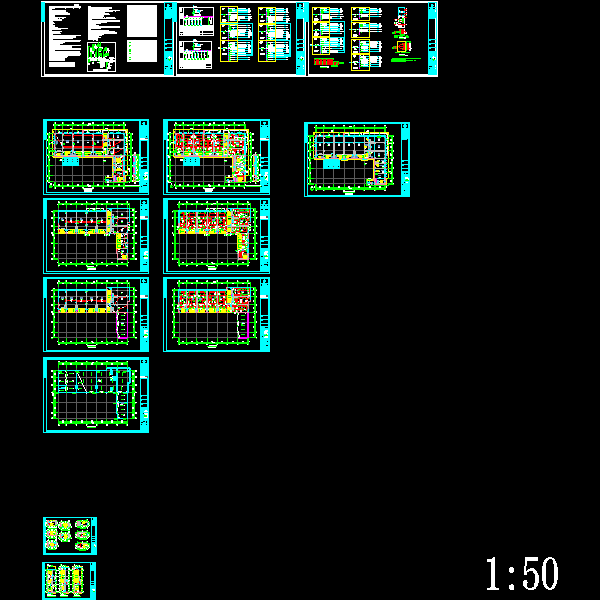

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
