石景山区金顶街幼儿园工程CAD施工图纸

一、项目概要:
该项目为北京是石景山区幼儿园,地上最高3层,地下1层。地上建筑使用功能为教学、办公、食堂用房。
地下为设备用房。地上部分层高均为3.5米。该项目总建筑面积为5490.76平方米。
二. 设计范围及内容:
电力、照明、综合布线系统、有线电视系统、广播系统、安防视频监控及报警系统、 。
三、电力:
1、电源由室外箱式变电站埋地引来三回路电缆,并由室外杆上变压器埋地引来一路作为消防负荷的第二路电源 ,电源电压 380/220V , 采用三相四线制供电系统,在配电室做重复接地。
用电负荷等级为:消防二级,其他为三级;在动力、照明配电柜分别设动力、照明总表。
2、配电系统是根据用电的特点,供电的可靠性和灵活性,人身安全,节能,便于施工和管理,技术先进、经济合理等各项原则考虑的。
3、电力干线和支线,一般采用高分断、带复式脱扣器的系列低压断路器保护;导线截面按计算负荷进行选择,并以导线的长时间允许 压降进行检验;支线采用 BV-450/750V 塑铜线,干线采用 YJV-0.6/1KV 交联聚乙烯绝缘电缆穿焊接钢管暗敷。
4 、配电干线采用放射与树干式相结合的方式,大型或重要设备以采用放射式供电为主,普通照明以采用树干式供电为主。消防等重 要设备则采用双路供电末端互投的方式,为减少大型电机启动时对电网的冲击,大型电动机均加装软启动器( 22KW 以上,消防负 荷除外)。
5 、低压线缆电压等级:电力电缆均为 0.6/1kV ,导线均为 0.45/0.75kV
四、图纸展示:
封面
图纸展示
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

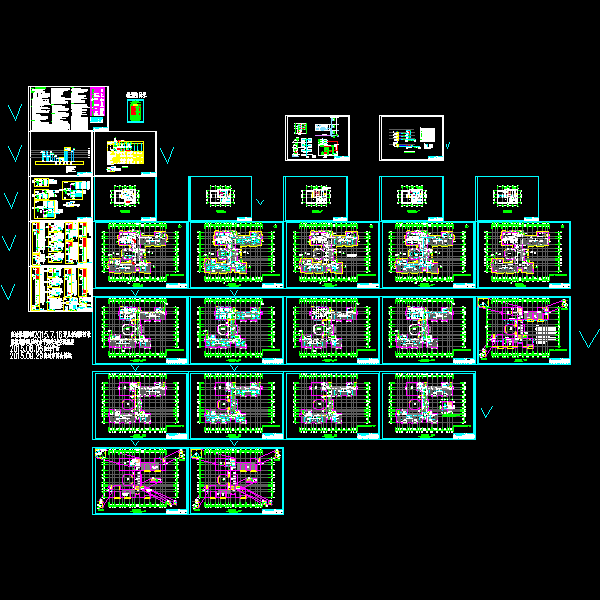

  • 石景山区金顶街幼儿园工程CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
