19层剪力墙结构公租房住宅结构CAD施工大样图

附件详情

该项目是公租房项目，为19层住宅，结构类型为剪力墙结构，建筑结构的安全等级为二级，结构设计使用年限50年。抗震设防烈度为6度，该项目主楼采用筏板基础，地基采用CFG桩进行加固处理，基础设计等级为甲级。

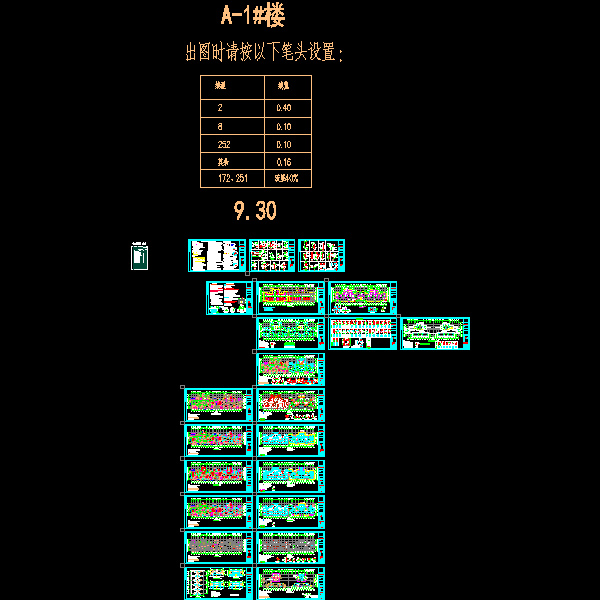

该资料包含：结构设计总说明，基础设计说明、CFG桩复合地基设计说明，CFG桩位平面布置图，基础平面布置图，墙、柱平面布置图，各层结构 平面布置图 ，梁平法配筋图， 楼梯详图 ，节点大样图，共计22张图。
出图时间：2015年2月。
