城市委党校会议中心结构CAD施工大样图(质量很高的CAD施工大样图)

  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 参考图纸:16张
山东市委党校会议中心项目,该资料包含:基础 平面布置图 ,基础大样图,框架柱、剪力墙平法施工图等共计16张图。
基础平面布置图
框架柱、剪力墙平法施工图
标高10.700处楼板配筋图
标高12.600处梁平法施工图
一层看台结构布置图
目录

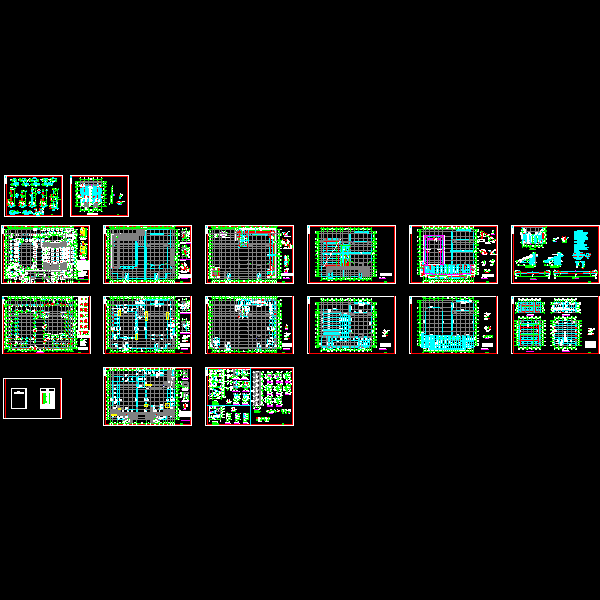

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 城市委党校会议中心结构CAD施工大样图(质量很高的CAD施工大样图) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
