单层框混仿古建筑结构CAD施工图纸
- 建筑类别：园林建筑
- 建筑高度：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：砌体结构,钢筋混凝土结构
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 风压：0.55kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：12张
附件详情

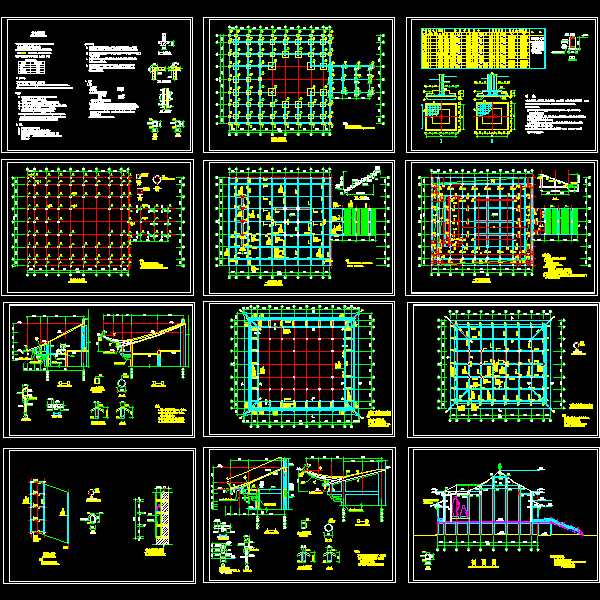

结构总说明、基础结构布置图、独立基础详图、柱定位及配筋图、平面梁配筋图、平面板配筋图、重檐顶下层檐口梁配筋图、重檐顶上层檐口梁配筋图、佛龛底板配筋图、屋顶梁配筋图共12张图纸。
基础结构布置图
柱定位及配筋图
基础详图
剖面节点
基础详图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.39 MB
- 收藏次数：0
-
文件名称：
附件-995876705785858095990.zip
