地上8层框架结构综合办公楼结构CAD施工图纸（计算书与PKPM出图纸）
- 建筑类别：办公
- 建筑高度：高层建筑
- 地上层数：8层
- 地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.20kN/平方米
- 地下室功能：人防,车库
- 参考图纸：25张
- 设计年代：近代
附件详情
该项目为安徽某质检中心的结构图，分主楼与副楼两部分，主楼为地上8层，地下一层，副楼为地上3层，地下一层。建筑结构形式为钢筋混凝土框架结构，基础采用钻孔灌注桩，6度设防。
该资料包含：结构设计说明、桩位平面布置图、基础结构
平面布置图
、板配筋平面图、柱布置平面图、墙布置平面图、梁配筋平面图、框架柱详图等共25张图纸。
另含有主楼与副楼共30张PKPM出图和10页的计算书。

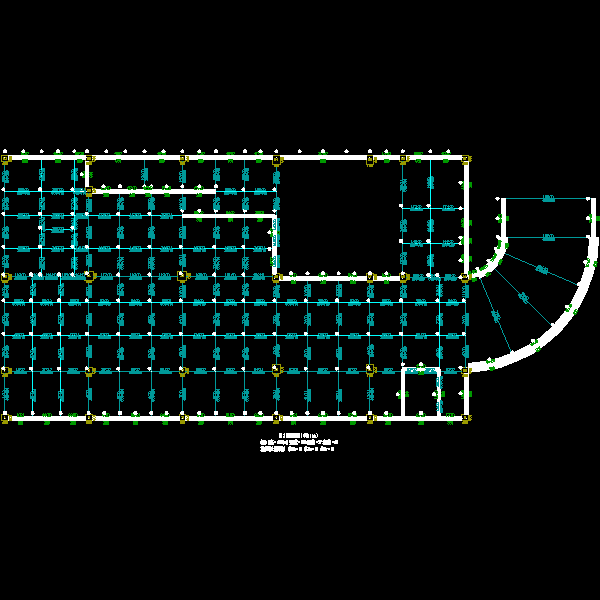

基础结构平面布置图
承台详图
柱布置平面图
汽车坡道详图

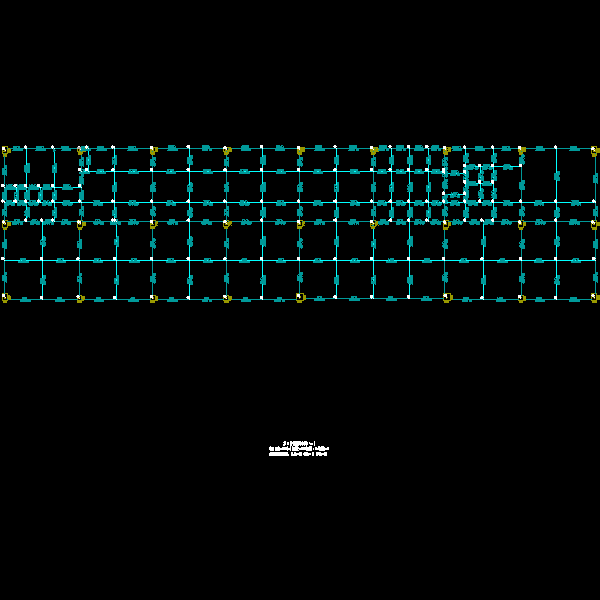

梁配筋平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
lt100915出图.dwg -
pm-sgt-b.dwg -
zsm.dwg -
flr1.dwg -
flr10.dwg -
flr11.dwg
以上是部分截图，请下载附件后查看完整高清内容
