28层剪力墙结构住宅结构CAD施工图纸（CFG桩平板式筏板基础）

附件详情

该项目是安徽安置房项目，地上28层，剪力墙结构，地下2层车库，长、宽、高：33m、20m、81.5m，CFG复合地基，平板式筏板基础，基础设计等级为乙级，抗震设防烈度为7度。

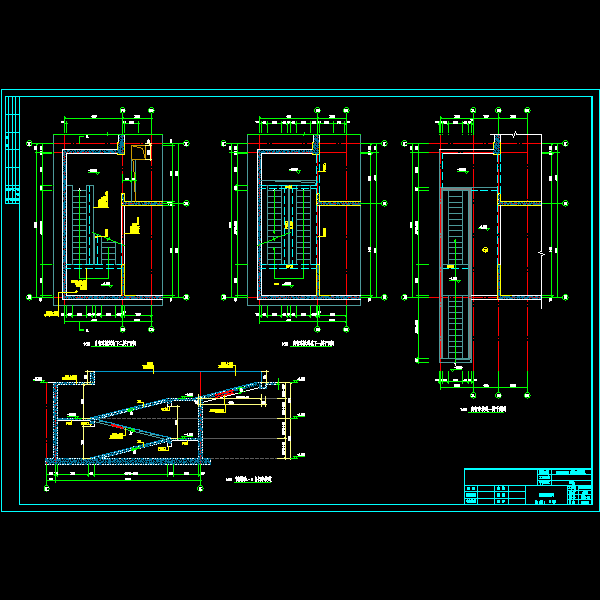

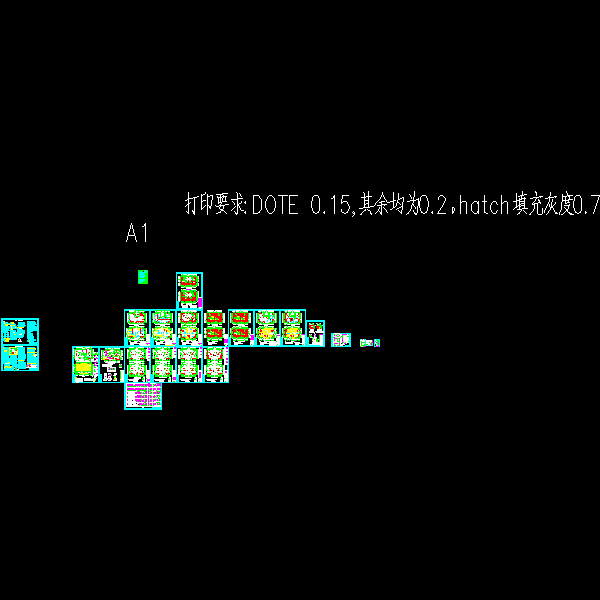

该资料包含：结构设计总说明，基础结构平面图，CFG桩位布置图，柱平法施工图，剪力墙及柱平法施工图，墙柱配筋图表，奇数、偶数层梁平法配筋图，结构平面图，墙身配筋图，坡道结构详图，楼梯图等共计23张图。
分享投稿时间：近几年10月。
