移动分公司地下车库CAD施工图纸

一、项目概要

1.工程名称: 滁州分公司通信综合楼工程,附属用房工程,地下车库工程

2.总建筑面积:14320平方米

其中:地上建筑面积13191平方米

地下建筑面积2929平方米

3.建筑层数:地上9层，地下1层。

4.建筑高度:42.6米.

5.设计范围:暖通专业负责建筑红线内空调（仅预留室外机位置、用电量和冷媒管井）通风、防排烟设计。

二、设计概况

1. 空调冷热负荷

总冷负荷：1303kW 总热负荷：775.1kW

冷耗指标（按地上建筑面积）：0.99kW/m 热耗指标（按地上建筑面积）：0.60kW/m22

2. 冷、热源：

2.1冷热源选用变制冷剂流量空调机组，服务塔楼1~4层和裙房的变制冷剂流量空调室外机设置在裙房屋顶，服务5~8层

的变制冷剂流量空调室室外机设置在机房层设备平台。按业主要求，该资料只预留室外机安装位置、用电量和竖向冷媒管井。

3. 空调通风及防排烟系统设计：

3.1空调系统设计：

3.1.1按业主要求，变制冷剂流量空调室内机不在该资料范围，由业主另行安排设计。

每层预留全热交换式新风机组吊装空间、用电量、新风百叶及排风竖井，并在9层设置总排风机。

3.1.2三层210人会议室在其屋顶预留全热交换式新风机组安装位置及用电量；二层食堂的全热交换式新风机组预留吊装

位置为三层休息廊吊顶内，并在侧墙预留新风百叶。

3.2通风系统设计

3.2.1地下车库设置机械排风和机械排烟合用系统，补风由车库入口自然补风；

3.2.2水泵房设置机械排风，补风由门缝渗透；变电间设置双速排风机，高速为平时排风，低速为气体灭火后的排风，

两者通过电动风阀切换，由进风竖井自然补风；

3.2.3八层计算机机房和通讯机房分别设置用于气体灭火后的机械排风，当层排放，补风由门窗渗透；

3.3.4九层设置总排风机，集中排除1~8层全热交换式新风机组的排风。1~9厕所设置机械排风，经竖井至屋面后集中排放。

3.2.5九层职工活动中心设置壁式有压通风扇，进行换气。

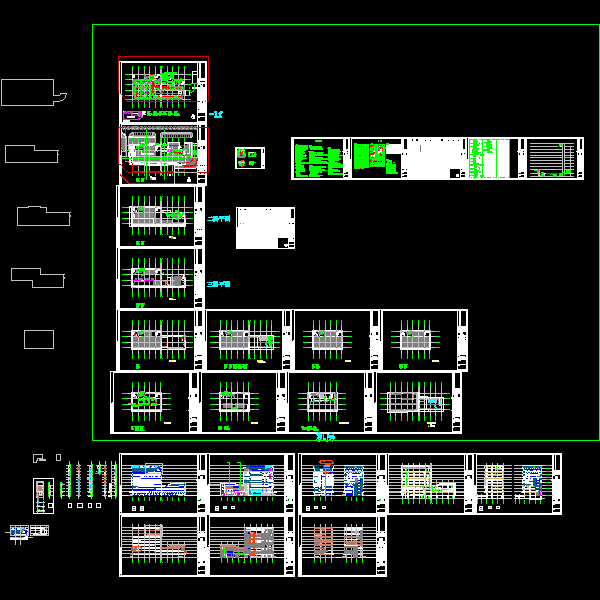

三、图纸展示

机房平面图

机房剖面图

通风机房平面图

通风平面图

图例展示
