11层剪力墙结构住宅楼结构施工图基础详图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是天津住宅楼项目,结构类型:现浇钢筋混凝土剪力墙结构;地上11层,主体高度33.0米。采用后压浆钻孔灌注桩,基础设计等级为乙级,抗震设防烈度为7度。
该资料包含:结构设计总说明,桩位平面图,桩身详图,基础平面图,地梁平面图,基础详图,各层顶梁配筋图、顶结构平面图,墙柱详图,外檐详图, 楼梯详图 等共计26张图。
分享投稿时间:近几年3月。

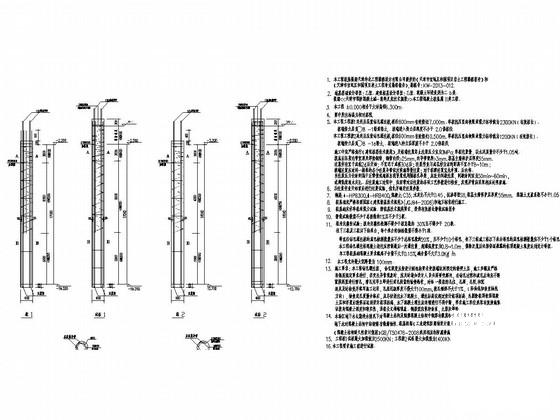

桩身详图

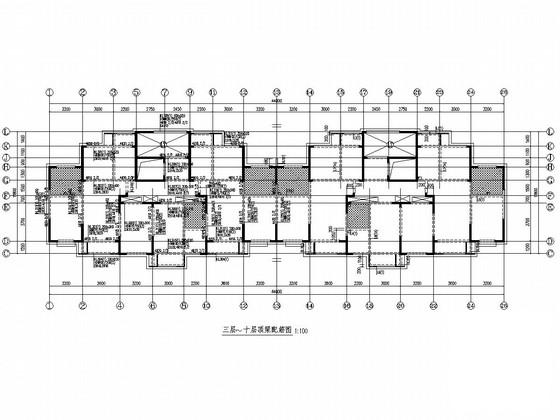

三层~十层顶梁配筋图

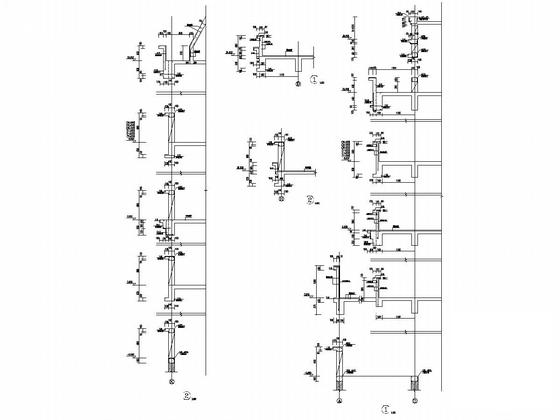

外檐详图

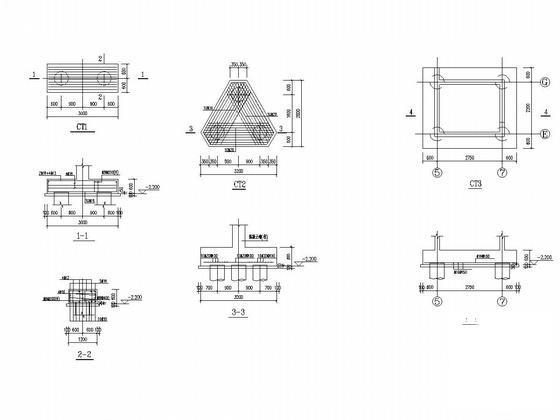

基础详图

三层~十层顶结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅楼基础结构 - 1
    住宅楼基础结构 - 1
  • 住宅楼基础结构 - 2
    住宅楼基础结构 - 2
  • 住宅楼基础结构 - 3
    住宅楼基础结构 - 3
  • 住宅楼基础结构 - 4
    住宅楼基础结构 - 4
  • 住宅楼基础结构 - 5
    住宅楼基础结构 - 5
  • 住宅楼基础结构 - 6
    住宅楼基础结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
