住宅楼人防地下室结构CAD施工图纸

附件详情

漳州某住宅楼人防地下室结构图
该资料为：漳州某住宅楼人防地下室结构图
结构类型为部分框架结构及部分剪力墙结构。本地下室是平战结合的防空地下室，防核武器抗力级别为核6级。该项目基础型式为预应力混凝土管桩基础；地下室部分采用框架简力墙结构，上部结构为框架结构。
抗震设防烈度：7度
风荷载：0.6KN/平方米
该项目主体结构设计使用年限为50年。
该资料包含：

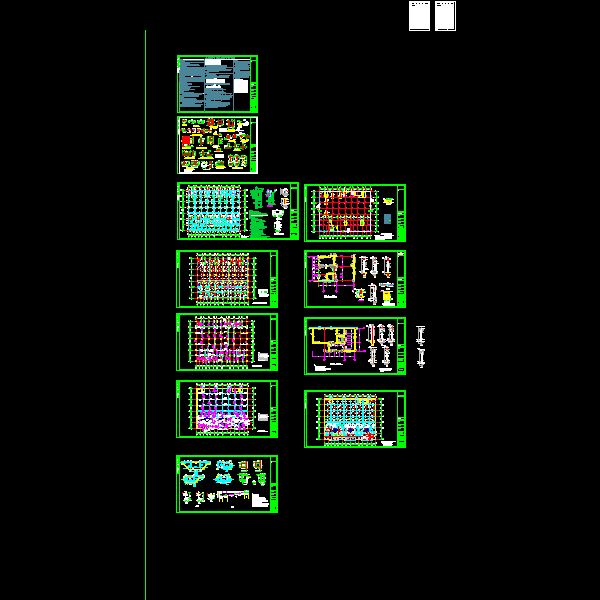

人防地下室总说明、人防地下室总说明大样、桩基 平面布置图 、地下室墙、柱定位配筋图、人防口部一平面详图、人防口部二平面详图、地下室底板结构平面布置及板配筋图、地下室底板梁配筋图、地下室顶板结构平面布置及板配筋图、地下室顶板梁配筋图、防爆波电缆井与集水坑大样,车道挡土墙共11张图纸。
