连栋剪力墙结构高层住宅楼建筑结构施工图纸

附件详情

该项目是安徽连栋高层住宅楼项目，分别为28层及22层，剪力墙结构，高度分别为81.5m及64.1m，CFG桩复合地基，平板式筏基基础，基础设计等级为乙级，抗震设防烈度为7度。

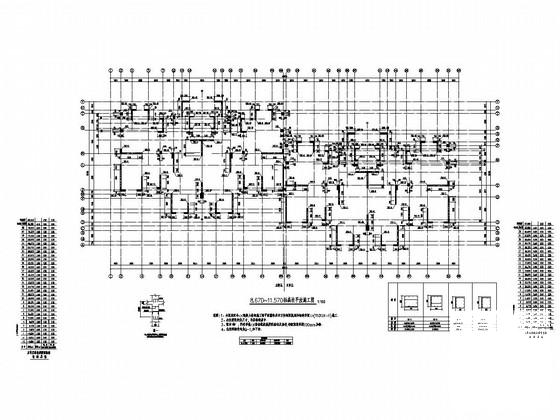

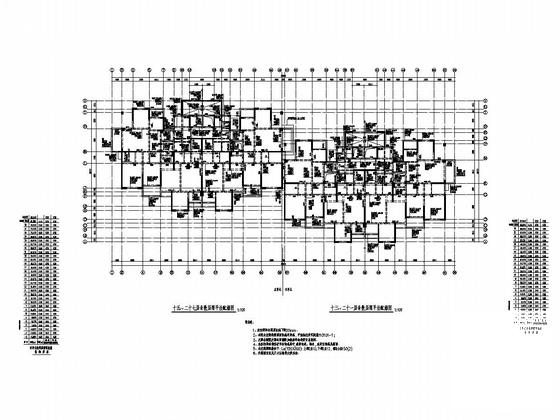

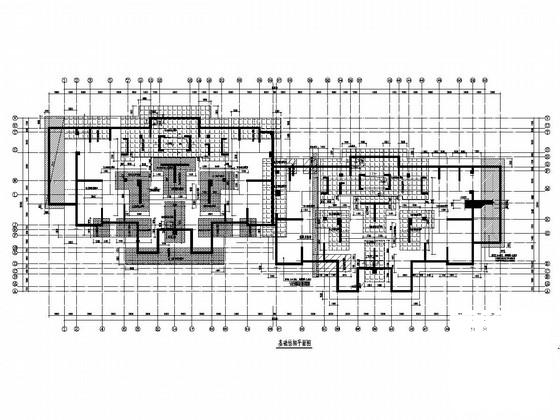

结构专业该资料包含：结构设计总说明，CFG桩位布置图，基础结构平面图，柱平法施工图，奇、偶数层结构平面图，梁平法配筋图，坡道详图，墙身配筋图， 楼梯详图 等共计40张图。

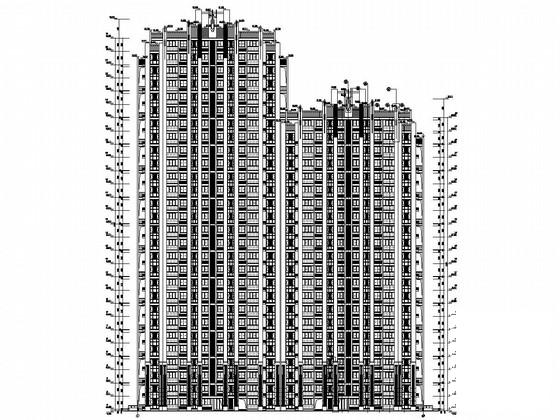

建筑专业该资料包含： 建筑施工图设计 说明，平面图，立面图，剖面图，电梯详图，坡道及厨房详图，卫生间详图，墙身大样，装饰构件大样，门窗表、门窗大样等共计32张图。
分享投稿时间：近几年4月。
