25层剪力墙结构高层住宅楼结构施工大样图平面图

附件详情

该项目为24层住宅楼，上部24层全为住宅，地下1层，采用剪力墙结构体系，建筑总高度（室外地面至大屋面）为 72.300米，抗震设防烈度小于6度，设计按 6度抗震设计，采用机械钻孔嵌岩灌注桩基础，基础设计等级为乙级。

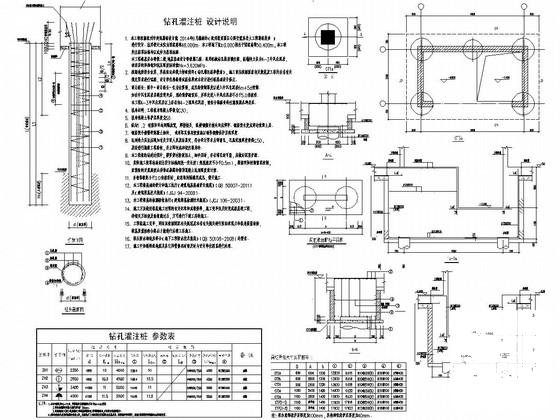

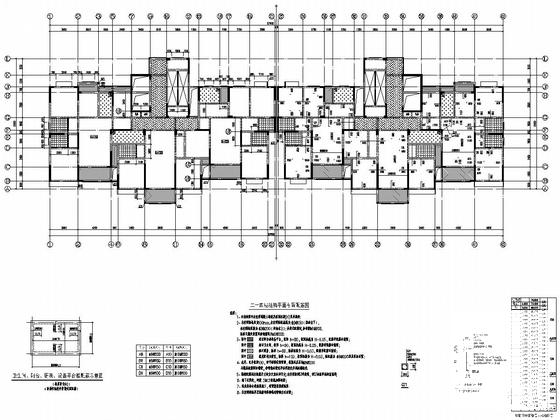

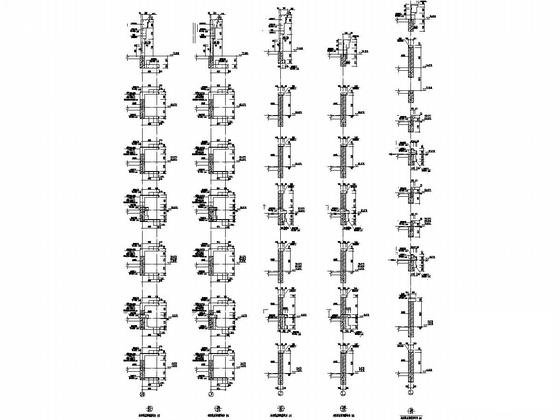

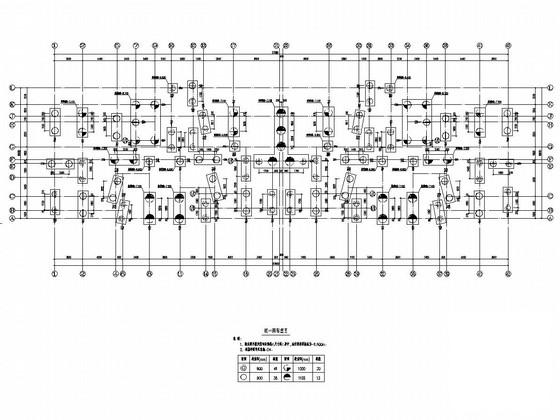

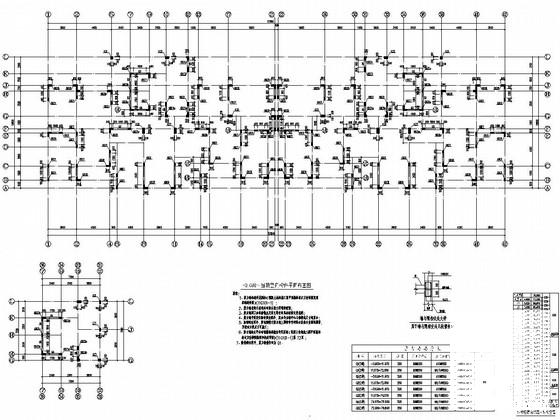

该资料包含：结构设计总说明，钻孔灌注桩,承台详图，桩平面布置图，承台平面布置图，竖向构件 平面布置图 ，竖向构件详图，结构平面布置配筋图，梁平法施工图， 楼梯详图 ，节点大样图等共计42张图。
分享投稿时间：近几年11月。
