16层框剪小高层住宅结构CAD图纸

附件详情

某16层框剪小高层住宅结构图纸
该资料为：某16层框剪小高层住宅结构图纸
该项目为带地下室（一层地下室）的十六层框剪结构体系，局部有二层小塔楼，结构主体总高度为50m（从自然地面起），主体结构与裙房采用后浇带来调控不均匀沉降。
抗震设防烈裂度为：6度
基本风压为：0.275kN/平方米
该资料包含：

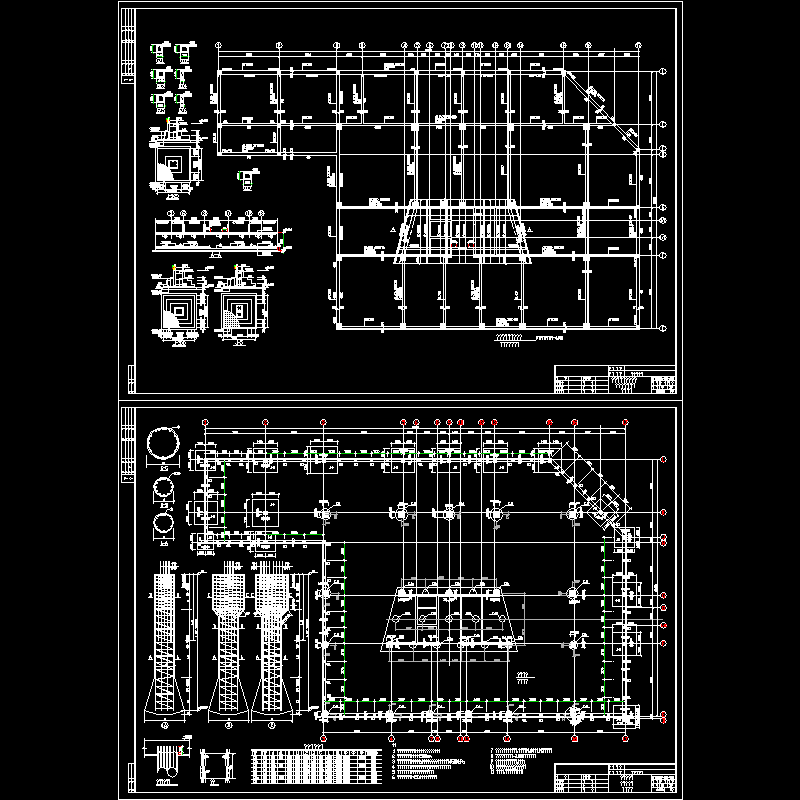

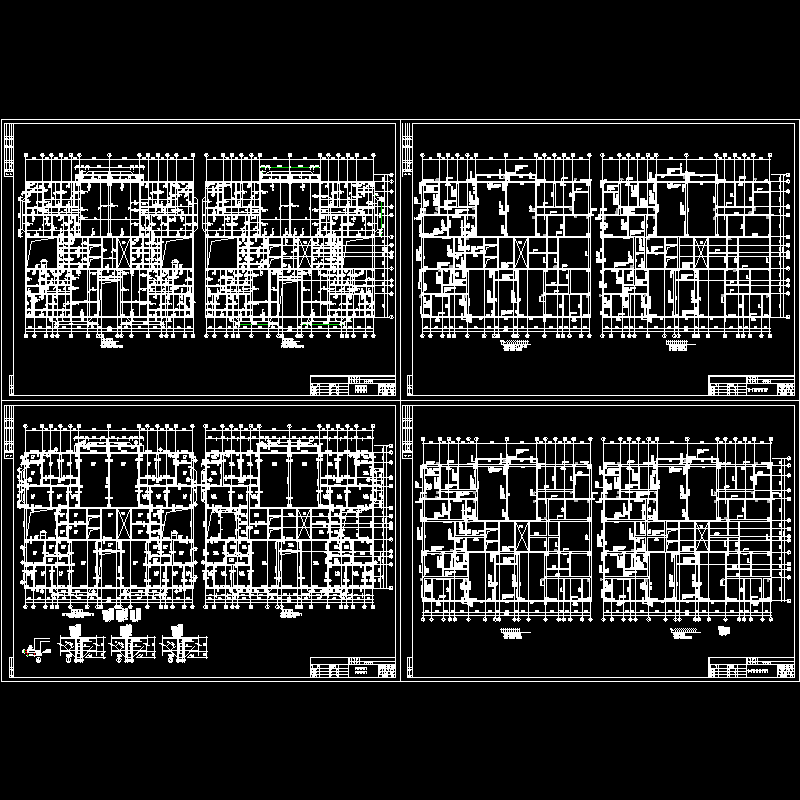

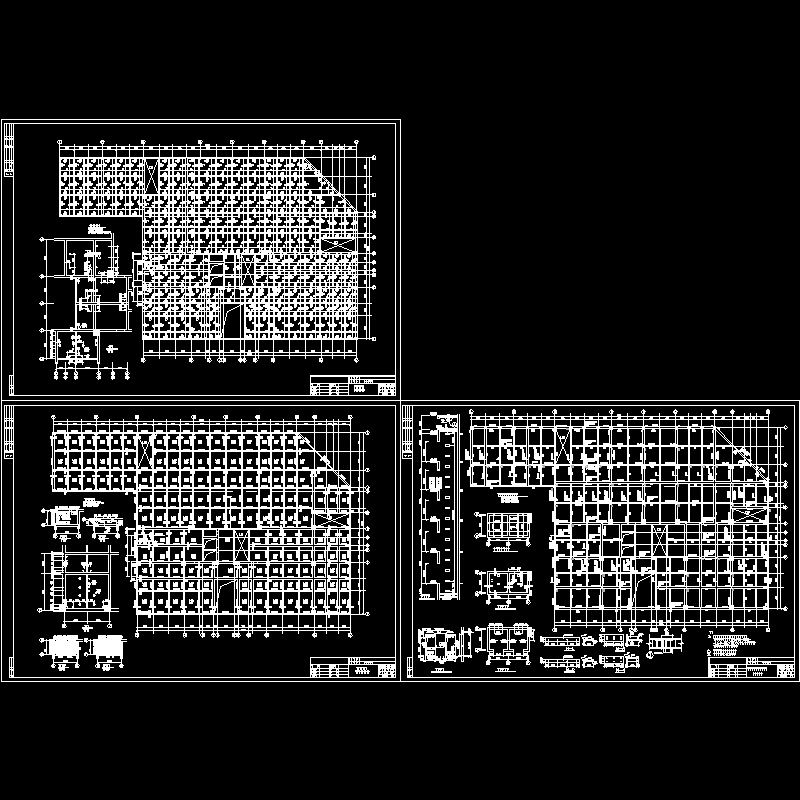

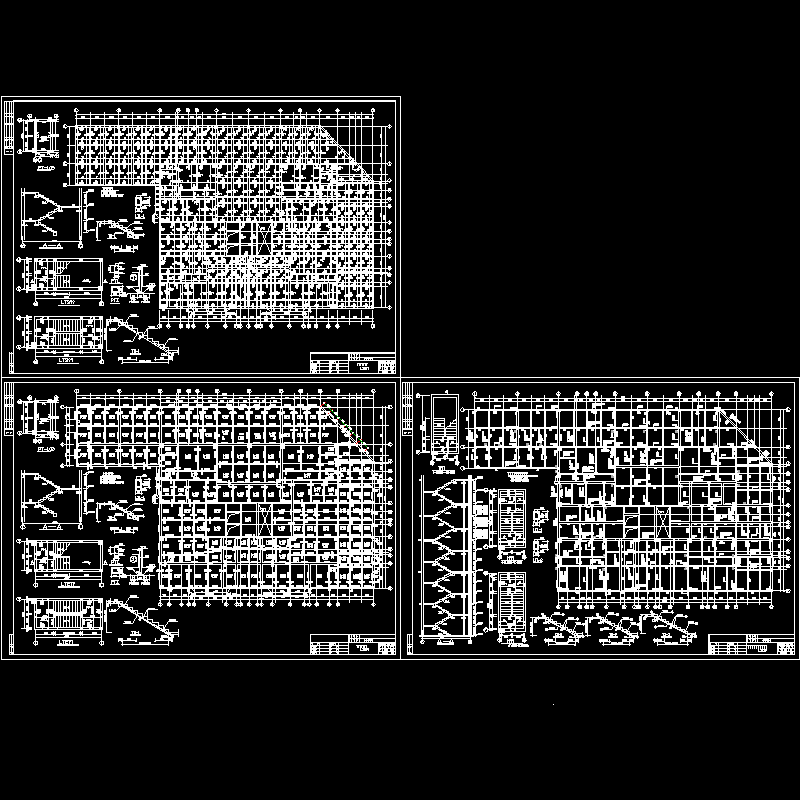

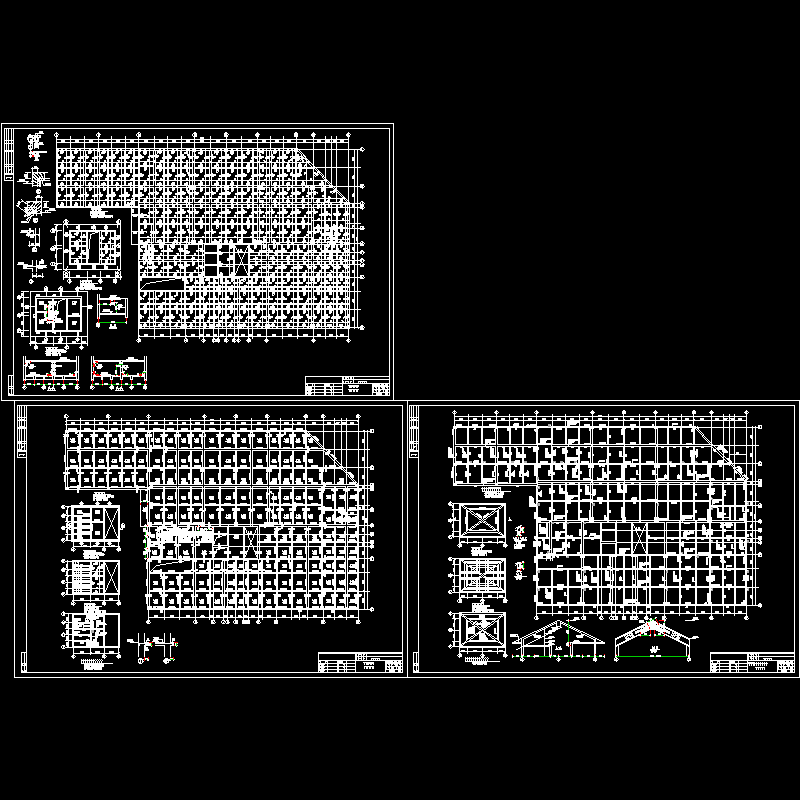

结构设计总说明、基础平面图、桩定位图、桩详图、地梁平面整体配筋图、筏板配筋图、独基详图、柱平面整体配筋图、剪力墙平面整体配筋图、剪力墙梁表、十七~十九层剪力墙平面整体配筋图、剪力墙柱表、剪力墙柱构造、各层楼盖模板图、各层楼盖详图、各层楼板配筋图、各层梁平面整体配筋图、塔屋盖详图、管道井、洗手间留洞详图、厨卫间留洞详图、电梯井详图、LT详图共20张图纸。
