18层带架空层框剪结构住宅楼结构施工图纸

附件详情

该项目为江西集团职工保障性周转房。位于江西省，主要功能为住宅，地上均为18层。主楼结构为框架剪力墙结构体系。基础采用旋挖钻成孔灌注桩，基础设计等级为乙级，抗震设防烈度为6度。

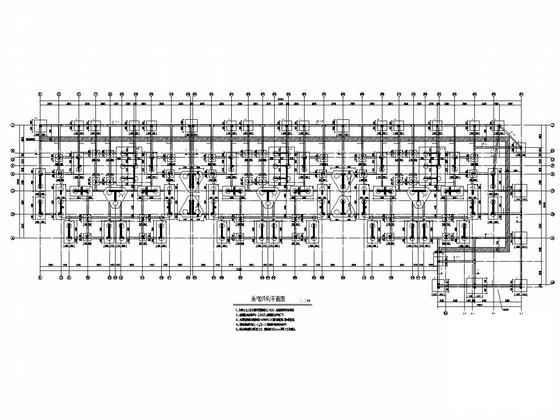

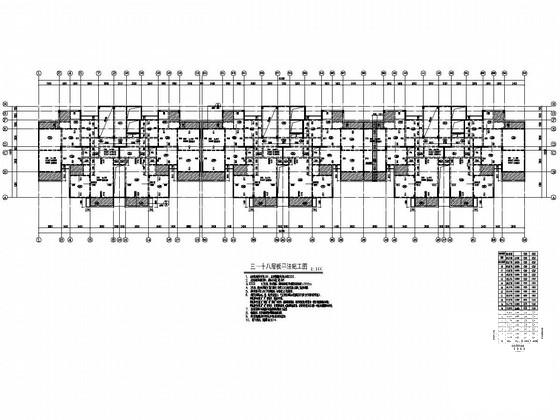

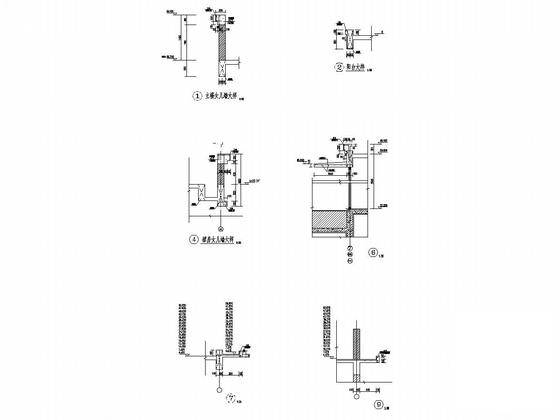

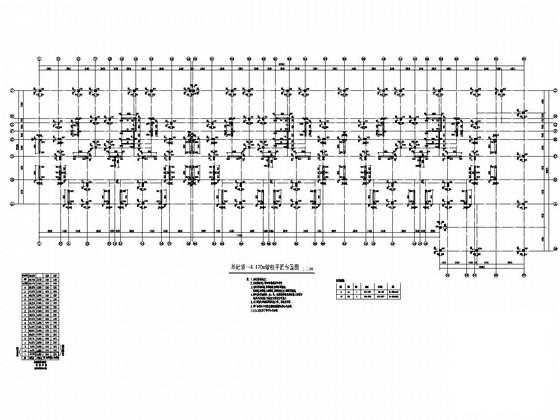

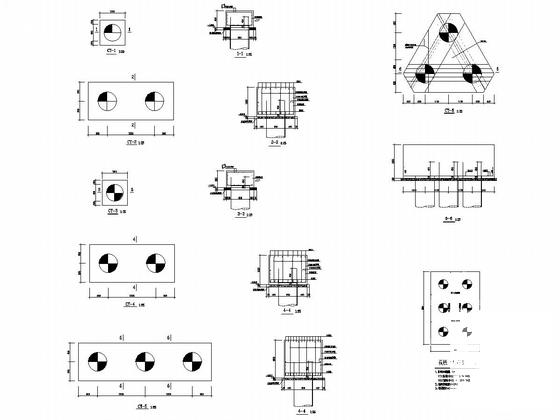

该资料包含： 结构设计说明 ，桩基设计说明，桩位平面布置图，基础结构平面图，承台筏板大样，墙柱 平面布置图 ，梁平法施工图，板平法施工图，主楼楼梯大样，节点大样，共计22张图。
分享投稿时间：近几年8月。
