两层框架结构专业化集装箱泊位工程修箱综合办公用房结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目为专业化集装箱泊位工程修箱综合用房,地上2层框架结构,总建筑设计面积:291.2平方米,基底面积:582.4平方米,条形基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业图纸: 结构设计说明 ,基础图,基础详图,梁板柱图等共计8张图。
建筑专业图纸:建筑设计说明,平面图,立面图,剖面图等共计6张图。
设计年代:近代11月。

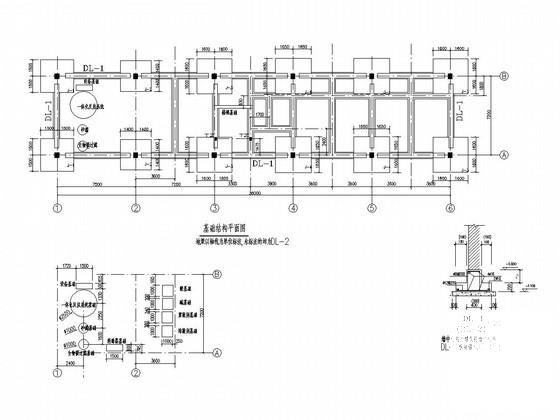

条形基础图

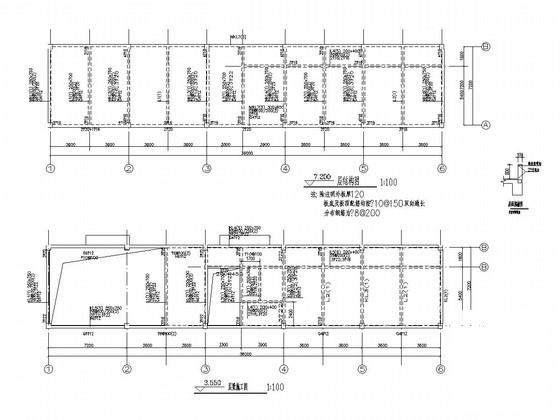

梁配筋图

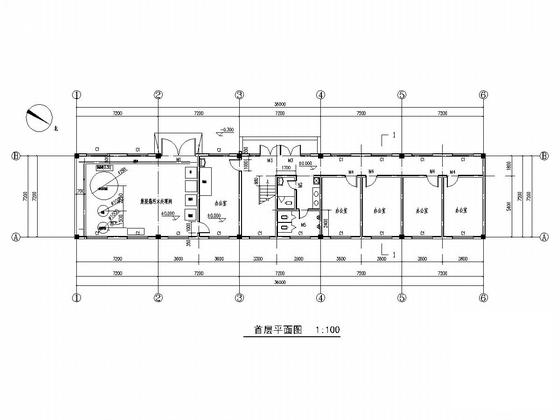

首层平面图

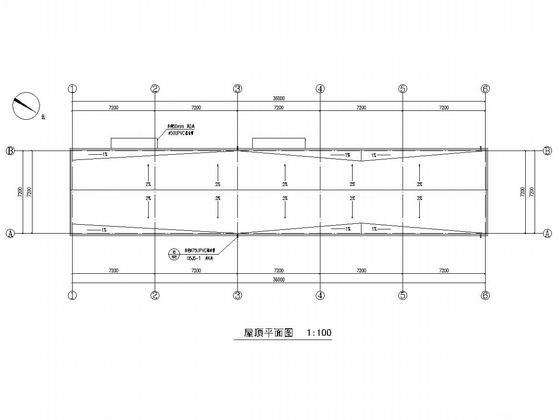

屋面图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
