16层剪力墙结构CAD施工图纸

附件详情

某16层剪力墙结构施工图
该资料为:某16层剪力墙结构施工图
该项目结构型式:剪力墙结构。
该项目底部一层网点,上部 15层住宅。主体结构总高度 47.400米。
基本风压:0.55kN/平方米
基本雪压:0.50kN/平方米
地震基本烈度:7度,设计地震加速度 0.1g,设计地震分组第一组
基础形式:人工挖孔桩。
该资料包含:
结构设计总说明、桩基础平面布置图、承台梁平面布置图、各层平面布置图、梁平法施工图、剪力墙平面布置图、屋面层梁平法施工图、屋面层 平面布置图 、剪力墙表、节点详图共16张图纸。


2

3

4

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

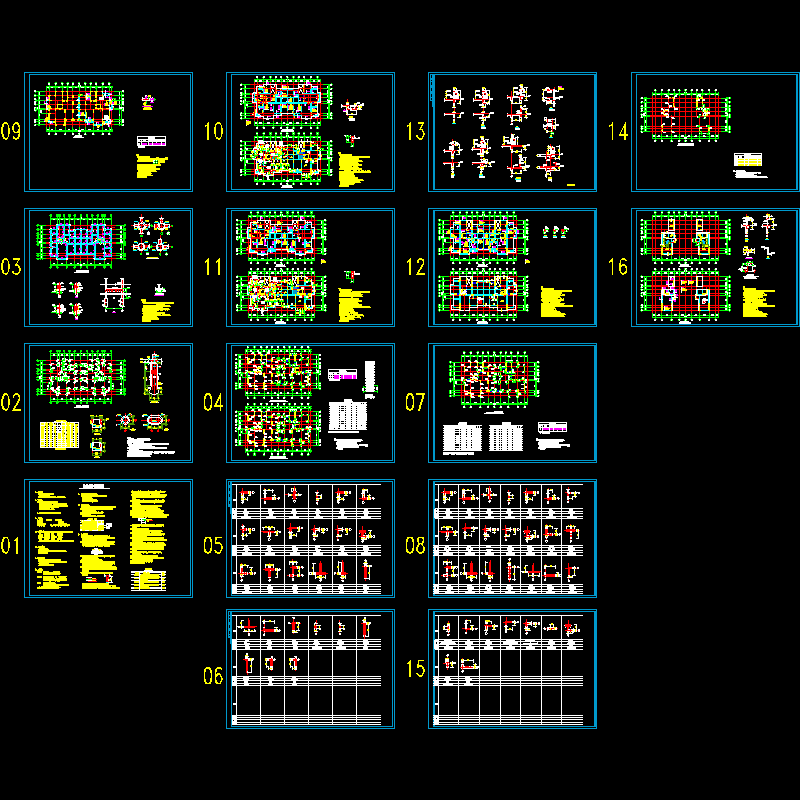

  • 16层剪力墙结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
