4400平米8层带底商剪力墙结构住宅楼建筑结构施工大样图

附件详情

该项目是河北某住宅楼项目，地上8层，地下2层，首层为商业网点，其余为住宅，总建筑面积4366.65平方米，剪力墙结构，剪力墙主体上部嵌固部位为基础顶，采用筏板基础，基础设计等级为甲级，抗震设防烈度为7度。

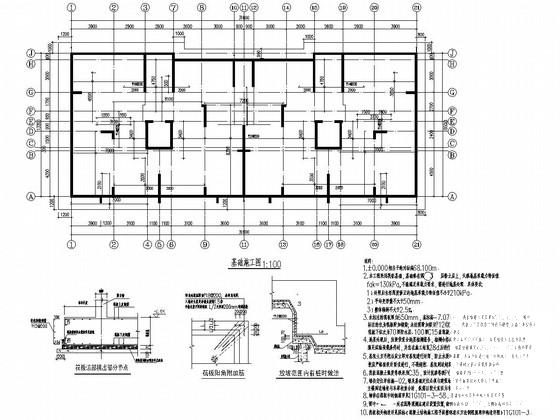

结构专业该资料包含： 结构设计说明 ，基础平面图，剪力墙平法施工图，梁、板平法施工图，节点大样， 楼梯详图 等共计16张图。

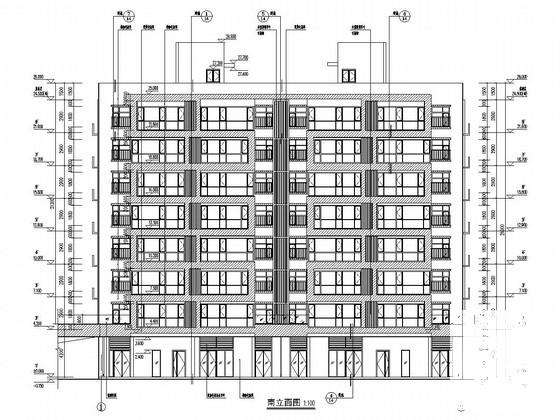

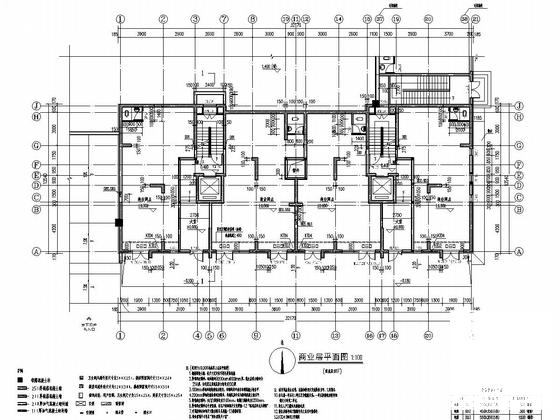

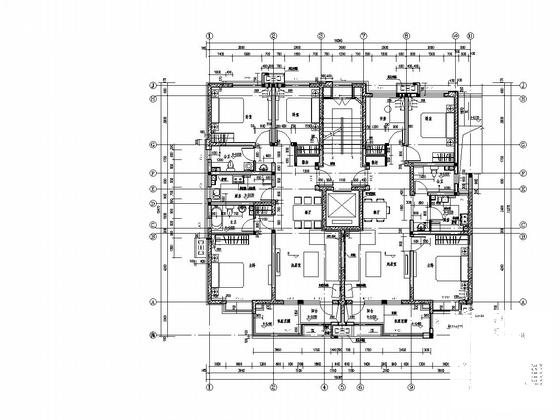

建筑专业该资料包含：节能说明，平面图，立面图，剖面图，标准层单元大样图，楼梯详图，墙身及 节点详图 ，门窗表，门窗详图等共计15张图。
分享投稿时间：近几年3月。总计31张图。
