30层剪力墙结构住宅楼结构施工图设计说明
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：30层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.55kN/平方米
- 地下室功能：车库
- 参考图纸：27张
- 设计年代：近代
附件详情
该项目是安徽高层住宅楼项目，地上30层，剪力墙结构，地下1层，该项目采用桩筏板基础，基础等级为甲级。抗震设防烈度为7度。
该资料包含：
结构设计说明
，桩

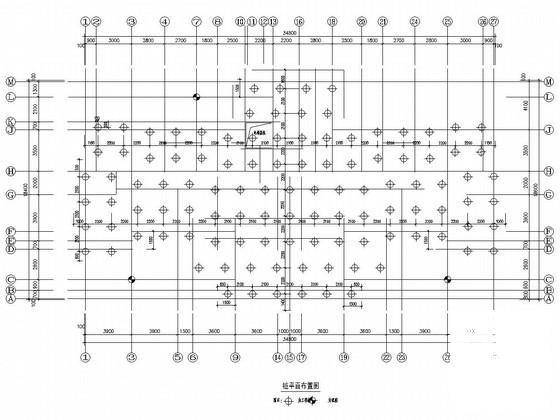

平面布置图
，筏板配筋图，筏板设计说明，竖向构件平法施工图，结构施工图，梁平法施工图，板配筋图，大样配筋图等共计27张图。
分享投稿时间：近几年5月。

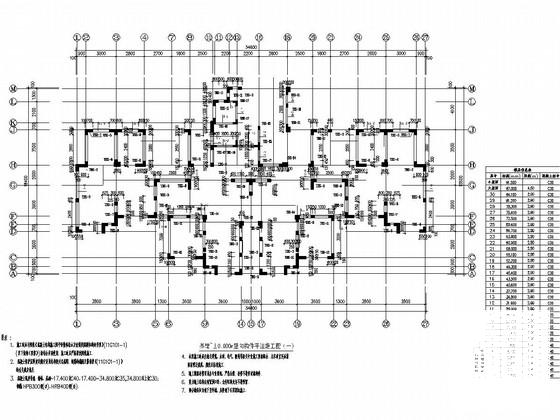

基础~±0.000m竖向构件平法施工图

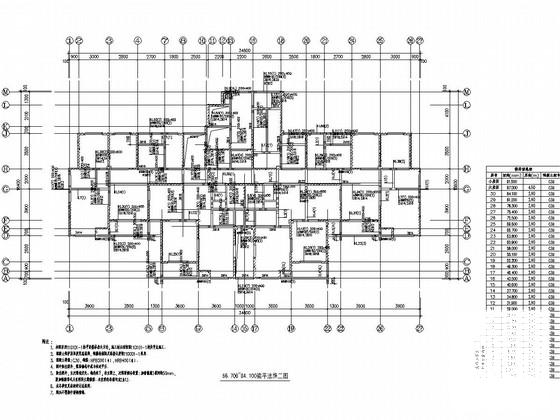

66.700~84.100梁平法施工图

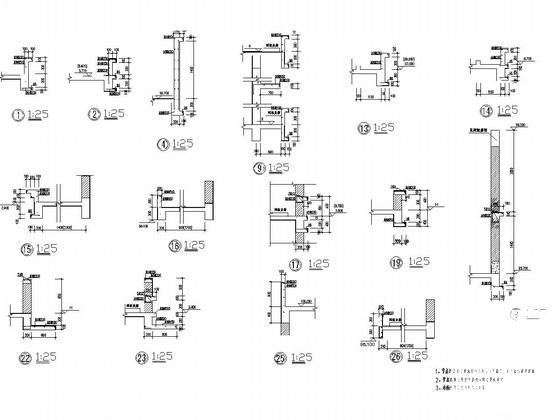

大样配筋图
楼梯图
三层至三十层板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
