地下1层框架结构全埋式地下室结构施工图纸
- 建筑类别：交通建筑
- 建筑地上层数：33层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 地下室功能：车库
- 参考图纸：17张
- 设计年代：近代
附件详情
该项目为山东某小区住宅楼的地下室部分，地上33层，地下一层，地下室建筑设计结构形式为框架结构，基础采用筏板基础，7度设防。
该资料包含：
结构设计说明
、基础
平面布置图
、板配筋图、梁配筋图、楼梯大样等共17张图纸。
人防地下室顶层梁配筋图
地下室墙、柱平面整体配筋图
地下室基础平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

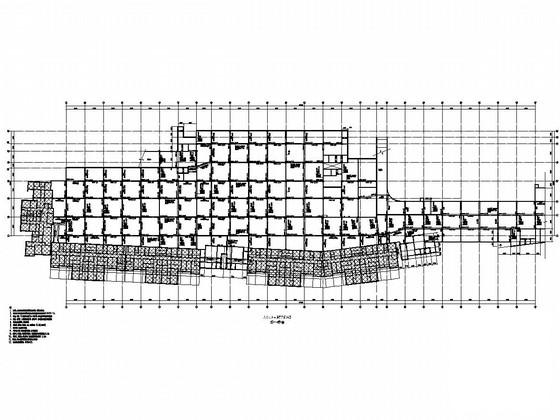

框架结构地下室 - 1 -

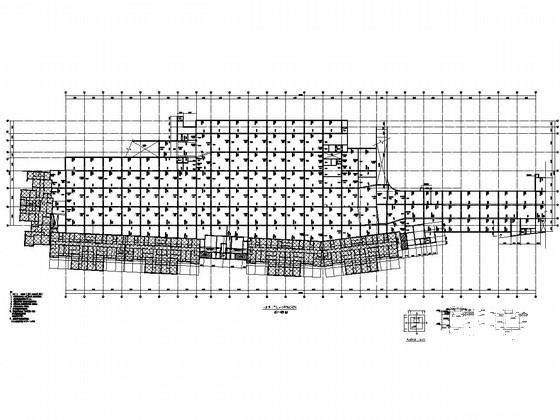

框架结构地下室 - 2 -

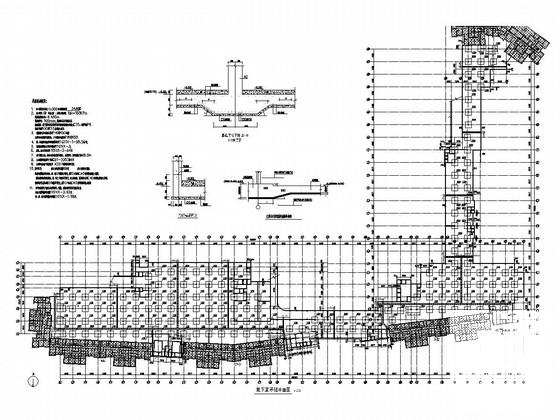

框架结构地下室 - 3 -

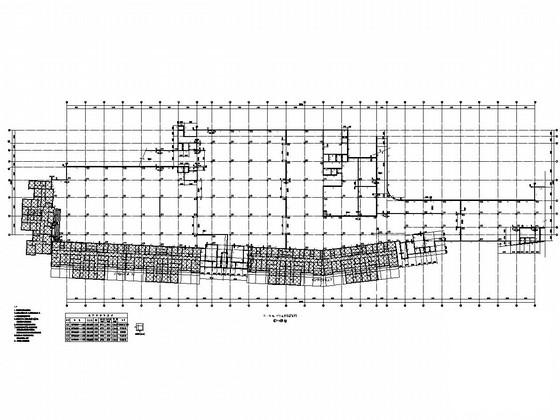

框架结构地下室 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：4.67 MB
- 收藏次数：0
-
文件名称：
附件-995888985676507755509.zip
框架结构地下室下载
