110KV竣工CAD施工图纸(说明)

  • 建筑类别:其他
  • 建筑高度:单层建筑
  • 建筑结构形式:钢结构
  • 图纸设计深度:竣工图
  • 参考图纸:50张
  • 设计年代:近代
  • 项目地址:四川
  • 强电 设计: 供配电系统

附件详情

  • 1.总论
  • 1.1设计依据
  • 1.2工程名称及编号
  • 1.3设计范围
  • 1.4设计依据的主要规程、规范及规定
  • 1.5主要技术经济指标
  • 2.线路路径
  • 2.1路径说明
  • 2.2相序
  • 2.3主要交叉跨越统计
  • 3.气象条件
  • 4.导、地线
  • 4.1导、地线
  • 5.绝缘设计和金具选择
  • 5.1绝缘设计
  • 5.2金具组装
  • 6.防雷设计
  • 6.1防雷措施
  • 6.2接地装置
  • 6.3接地电阻
  • 7.导线对地及交叉跨越距离
  • 7.1对地距离
  • 7.2交叉跨越
  • 8.杆塔设计
  • 8.1杆塔型
  • 8.1.48.2杆塔荷载
  • 8.3杆塔材料
  • 8.4登杆(塔)措施
  • 8.5抗震验算
  • 9.基础设计
  • 9.1基础材料
  • 10.施工注意事项
  • 10.1验收标准
  • 10.2电气部分施工注意事项
  • 10.3结构部分施工注意事

附件详情

该附件是110KV竣工图施工图纸(含说明)。
资料含110KV竣工设计图30张,材料汇总表、施设总说明书等内容。


JS1型双回路转角塔(0°-30°)

铁塔结构

平、断面定位图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

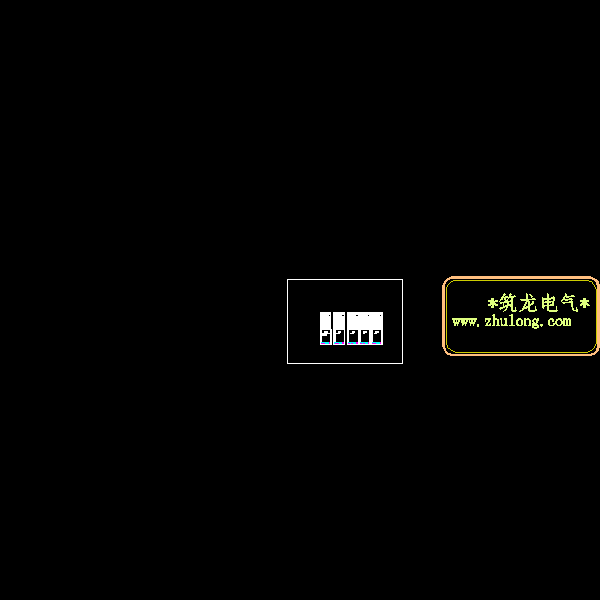

  • 110kv安斑东线、西线竣工图设计.dwg
    110kv安斑东线、西线竣工图设计.dwg

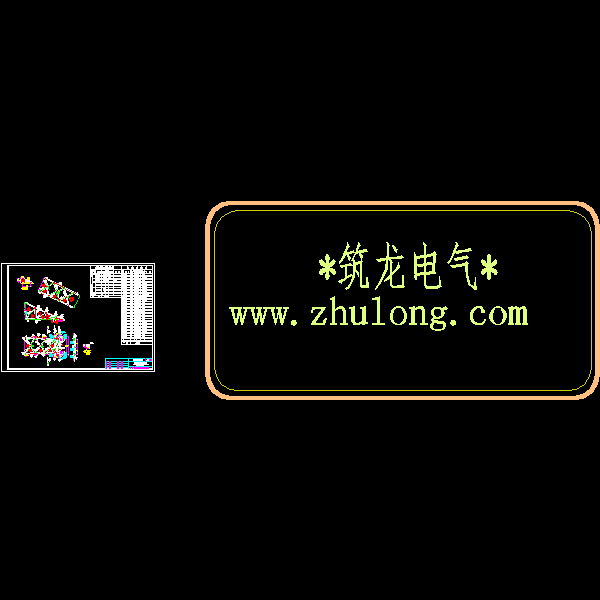

  • js1-01.dwg
    js1-01.dwg

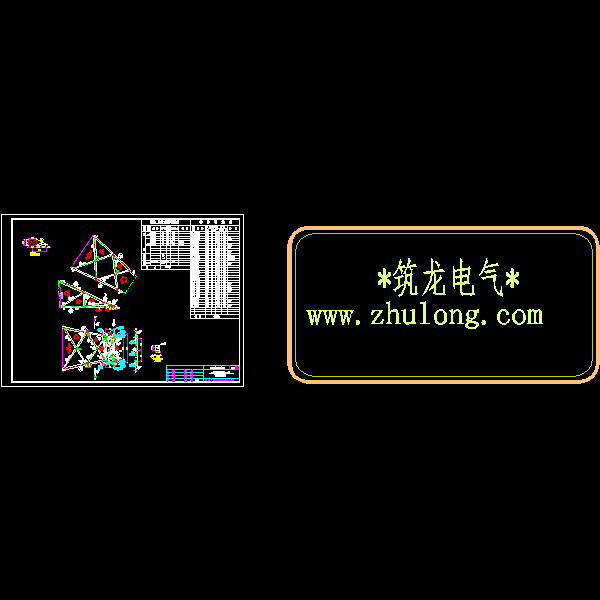

  • js1-02.dwg
    js1-02.dwg

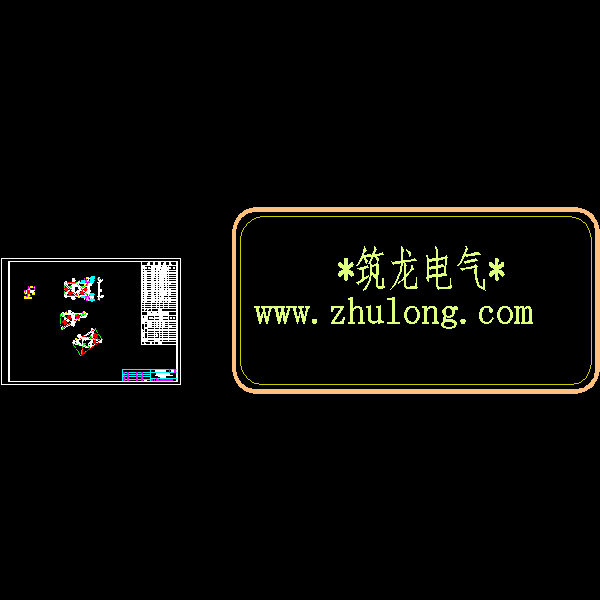

  • js1-03.dwg
    js1-03.dwg

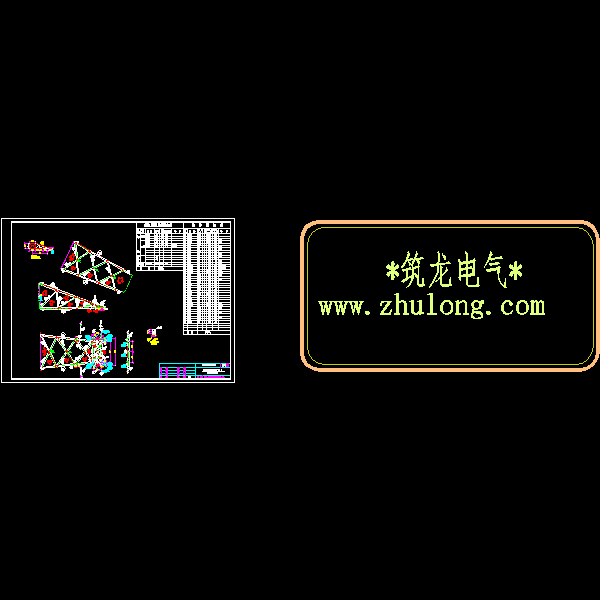

  • js1-04.dwg
