热力变电所电气CAD施工图纸
-
建筑类别：工业建筑
-
建筑高度：单层建筑
-
建筑结构形式：其他结构
-
地上层数：1层
-
图纸设计深度：施工图
-
参考图纸：14张
-
设计年代：近代
-
负荷等级：二级
-
火灾保护分级：二级
-
楼控系统规模：小型
-
接地方式：TN-S
-
项目地址：宁夏
-
强电设计： 供配电系统 ,电气照明,接地安全
-
弱电设计： 火灾自动报警系统 ,建筑设备监控系统,智能化集成
一、文件说明
本图纸为
该项目为宁夏盈盛达热力物业有限公司-
变电所设计
电气图
二、项目概要
该项目为宁夏盈盛达热力物业有限公司-变电所设计。本次锅炉房共设有3台煤粉锅炉,锅炉
的主引风机、热水循环泵为10kV电机,共6台10kV电机。从市政引来2路高压电源,每路电源容
量为4620kvA。
三、设计范围
1、10kV变配电系统
2、变电所内照明系统
3、变电所内接地及等电位联接系统
4、电气火灾监控系统
四、图纸展示
电气平面
T1、T2低压供电系统图1
变电所平面布置图
漏电监控平面图
综合楼-1F变电所10KV高压供电系统图一

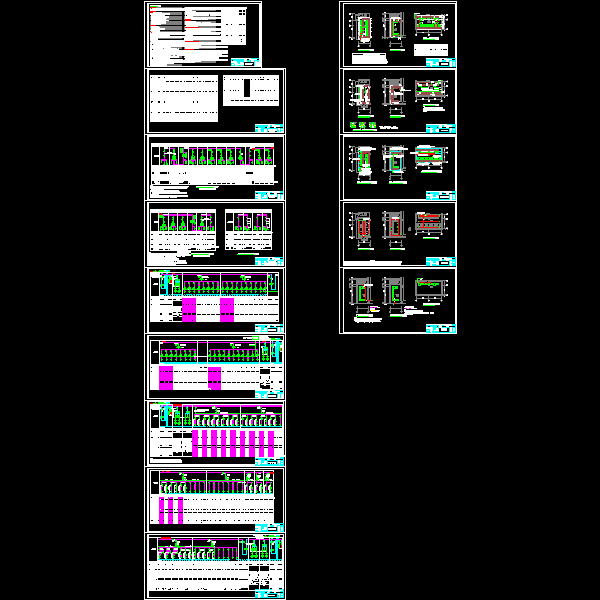

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
