物流中心联合工房玻璃幕墙、玻璃雨篷CAD施工图纸
-
建筑类别：商业
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.50kN/平方米
-
雪压：0.5kN/平方米
-
参考图纸：14张
-
设计年代：近代
该项目设计范围包括联合工房的玻璃幕墙、玻璃雨篷等项目设计，6度设防，该资料包含：幕墙设计说明，联合工房幕墙展开图，剖面图，雨棚剖面图，雨棚展开图，节点详图，材料统计表，共计14张图。
分享投稿时间：近几年1月。
幕墙展开图
工房剖面图
雨棚展开图
雨棚剖面图
材料统计表
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

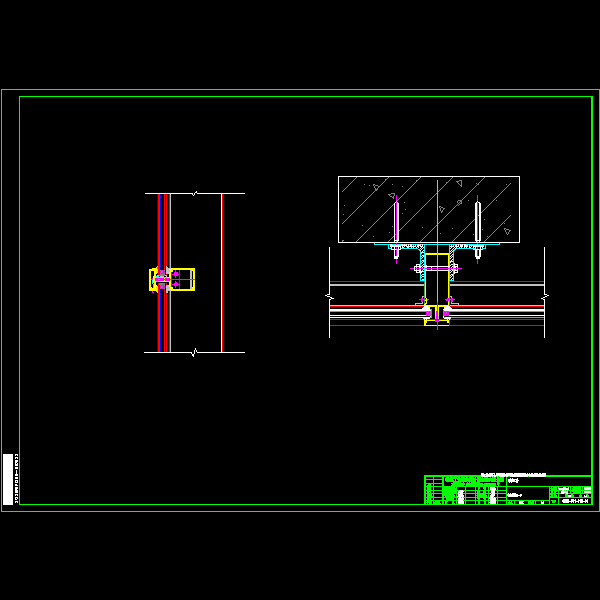

0328-301-11b-10联合工房幕墙节点详图一.dwg -

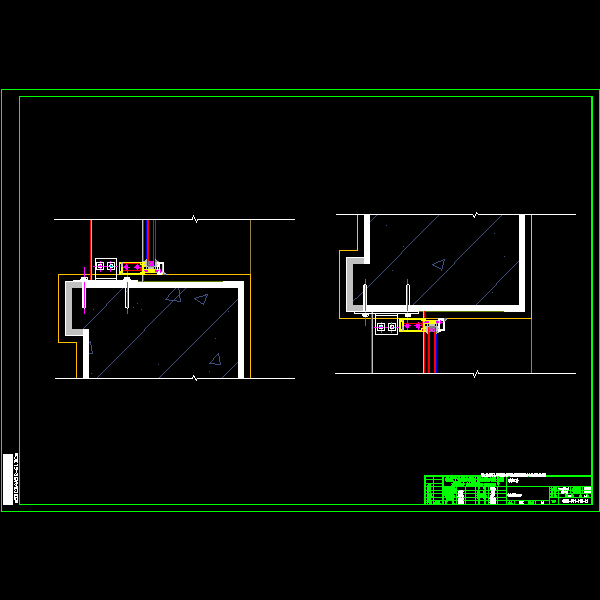

0328-301-11b-11联合工房幕墙节点详图二.dwg -

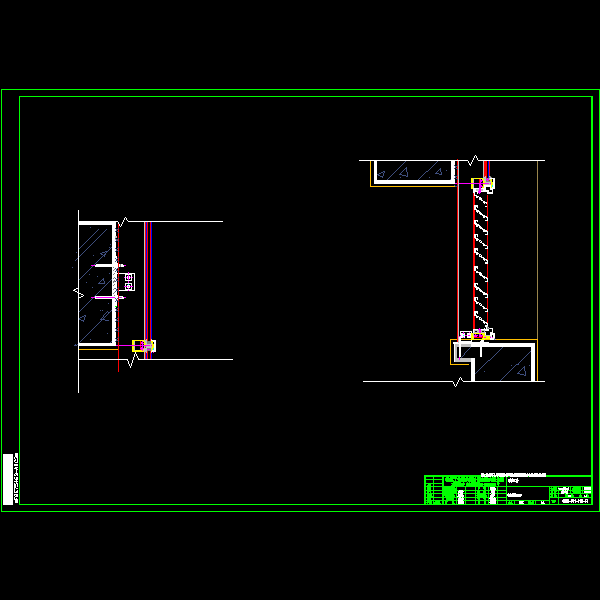

0328-301-11b-12联合工房幕墙节点详图三.dwg -

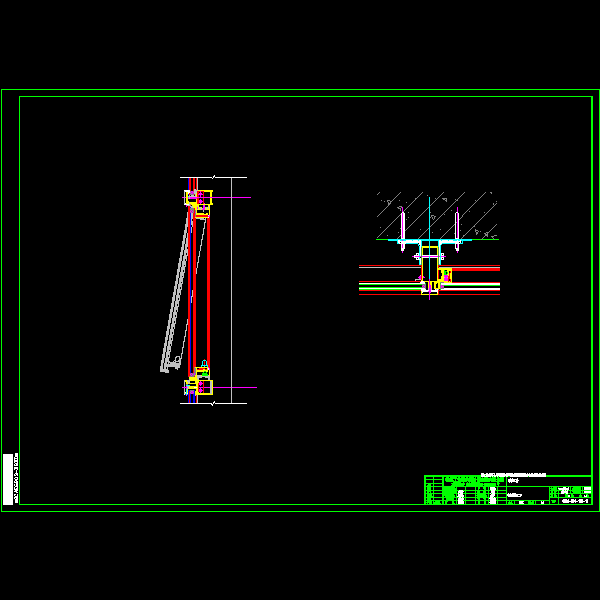

0328-301-11b-13联合工房幕墙节点详图四.dwg -

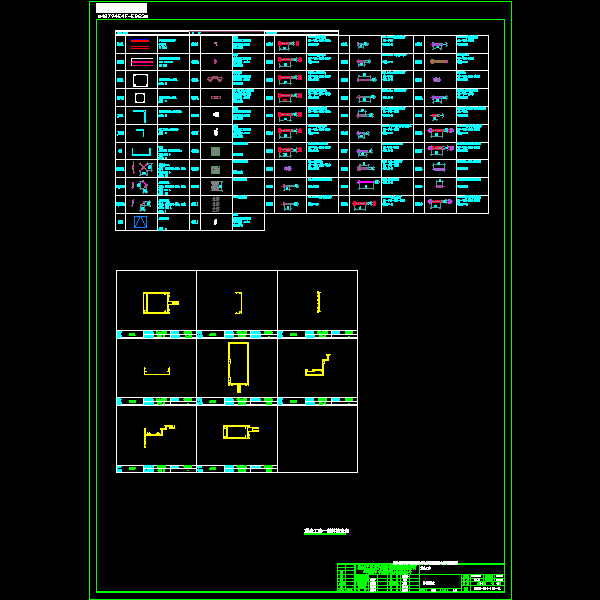

0328-301-11b-14联合工房幕墙材料统计表.dwg -
0328-301-11b-1设计说明.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.49 MB
- 收藏次数：0
-
文件名称：
附件-995898905909897777.rar
