病房楼基坑支护及地基处理CAD图纸

附件详情

  • 平面图
  • 剖面图及详图
  • 土钉配筋图
  • 锚杆配筋图

附件详情

说 明
1、图中单位标高为米,其余均为毫米。
2、采用锚喷及护坡桩联合进行基坑支护,其中与锅炉房、旧病房楼、水泵房、供应室、除尘塔相邻部位,为护坡桩加锚杆支护,其余部位为锚喷支护。喷射混凝土厚度80mm,混凝土强度C25,钢筋保护层厚度30mm。土钉直径110mm,倾角均为12度,横向间距均为1500mm,纵向间距见剖面图。喷射混凝土内设200X200间距6mm钢筋网;护坡桩直径600mm、400mm两种,直径600mm桩1#--6#、22#、23#、30#--48#桩长为13.5m,7#--21#桩长为11.9m,24#--29#桩长为15m,直径400mm桩水泵房及供应室处桩长为11.5m、除尘塔基锅炉房处1#--17#桩长为7.4m,18#--32#桩长为8.5m,33#--52#桩长为6.9m,混凝土强度C30,桩顶标高见剖面图,直径600mm护坡桩桩间距1000mm,局部900mm,直径400mm护坡桩桩间距800mm。护坡桩间加设锚杆,锚杆直径120mm,倾角15度,锚杆长度见详图,其中非锚固段长度5米,锚杆锚固位置为图示。
3、土钉端部与面层钢筋网采用加强筋连接,加强筋直径为18mm,原有病房楼垂直锚喷处加强筋直径20mm。
4、土钉及锚杆均采用32.5普通硅酸盐水泥素水泥浆压力注浆,水灰比0.5:1,注浆压力不小于0.4Mpa。
5、施工现场应加强管理,严禁雨水、施工及生活用水浸蚀边坡。
6、在四周建筑物上布设沉降观测点,其中病房楼布设5点,锅炉房布设2点,高压氧室布设2点,水泵房布设1点,除尘塔布设1点。
7、除原有建筑物、构筑物(锅炉房、原病房楼)外,北侧道路地面荷载按每平米2.0KN设防,其余位置地面荷载均按每平方米15KN设防。



剖面图1

剖面图2

CFG桩布置图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

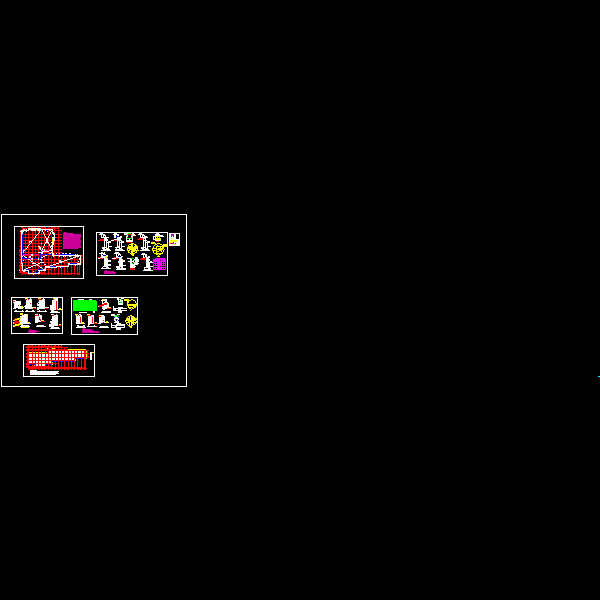

  • 病房楼基坑支护及地基处理CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
