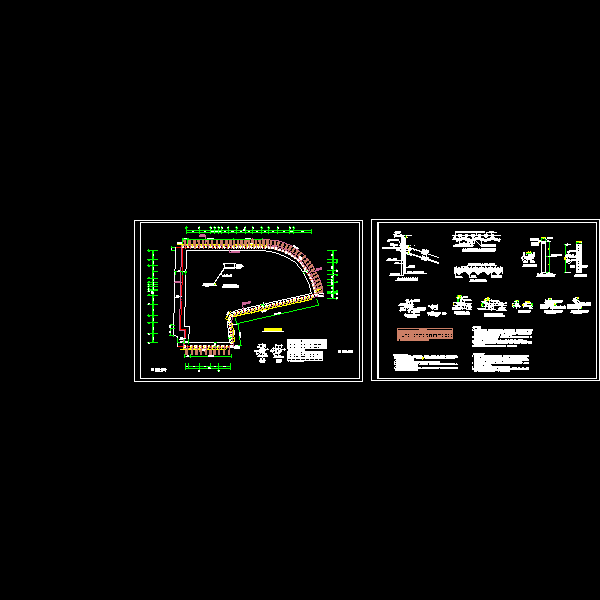

工程基坑支护CAD详施工图纸

附件详情

基坑监测说明：
1、该项目地处闹市中心，周边工程地质环境复杂，基坑开挖深度较大，属二类以上 深基坑 支护工程，为保证本基坑能够安全顺利地完成，必须对基坑支护进行系统监测，应用信息指导施工，并及时掌握其变化和稳定状况。该项目监测内容包括：桩顶水平位移设置34个观测点，桩身测斜管4组，桩顶及周边地面沉降设置25～30个点，锚杆拉力设置5组。
2、监测周期：基坑开挖期间每2-3天测一次，基坑开挖完毕，且监测数据稳定后每7天测一次，监测工作至地下室完成土方回填后结束。
3、监测报警值：桩顶水平位移30mm，地台沉降20mm，锚杆拉力为设计值，桩体位移30mm。
4、本基坑属Ⅱ类深基坑，按有关规定，基坑监测应委托第三方专业单位完成，每次监测结果应及时通报有关单位。
5、锚索应做抗拨试验,校准原设计锚索的抗拨力设计值，数量不少于3根。
基坑支护设计说明：
1、基坑支护的设计是依据岩土工程勘察报告进行，并根据业主提供的周边已有构筑物的图纸综合考虑。因地质详勘的钻孔布置在该项目场地范围之内，锚索锚固段已超出场地之外，其土层分布可能与地质报告有出入， 基坑施工 应根据锚索钻孔过程披露的土层实际情况及时反馈到设计部门，并根据施工监测予以调整，确保基坑及周边构筑物的安全。
2、该项目采用的排桩 锚杆支护方案，工程锚杆的锚固长度已超出该项目场地范围，是否要向相关部门审报，请业主考虑。
3、本支护工程施工前应与基础施工图复核无冲突后方能施工。4、由于部分工程桩边桩离基坑边缘较近，且有腰梁等影响，如开挖基坑后再施工边桩不能满足施工机具的净空要求时，应先施工工程边桩再开挖基坑。
