古典八角亭CAD施工图纸

附件详情

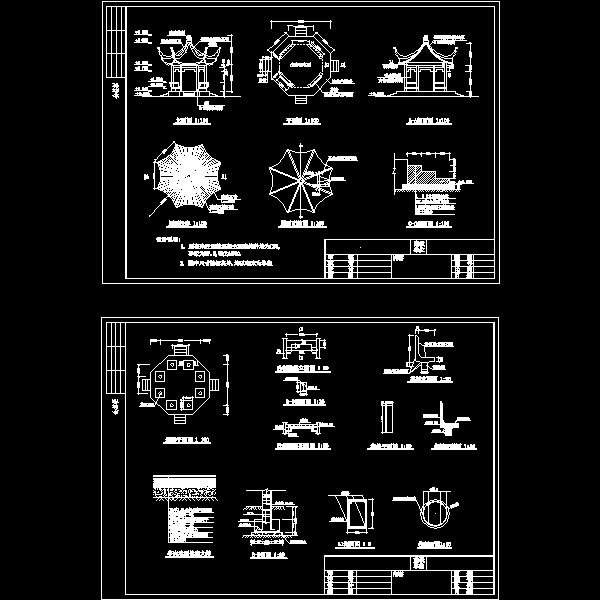

八角亭施工图：不错的施工图，相当细致，比例恰当，造型别致，尽显中国传统风格。
立面图 1:100
平面图 1:100
A-A剖面图 1:100
屋面投影 1:100
屋面配筋图 1:100
C-C剖面图 1:100
基础平面图 1:100
砼制挂落配筋图 1:50
靠椅平面图 1:50
靠椅配筋图 1:20
亭內地面做法大样
L1剖面图 1:5
柱剖面图1:10
B-B剖面 1:20
不错的施工图，相当细致，比例恰当，造型别致，尽显中国传统风格。
