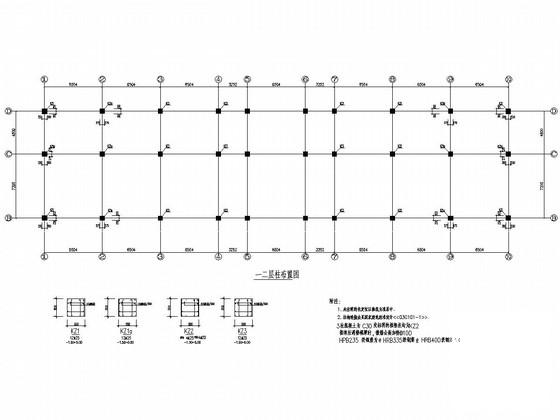

3层框架结构幼儿园结构施工图柱布置图,结构设计说明

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该附件为辽宁某高层住宅楼小区的幼儿园,地上三层,建筑设计结构形式为框架结构,基础为独立柱基础,7度设防。
该资料包含: 结构设计说明 、柱布置图、板配筋图、梁配筋图、楼梯配筋图等共12张图纸。

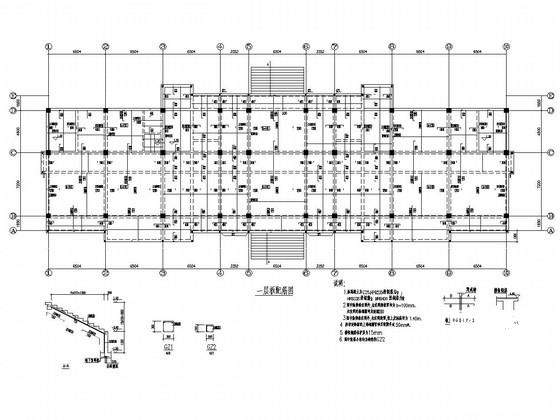

一层板配筋图

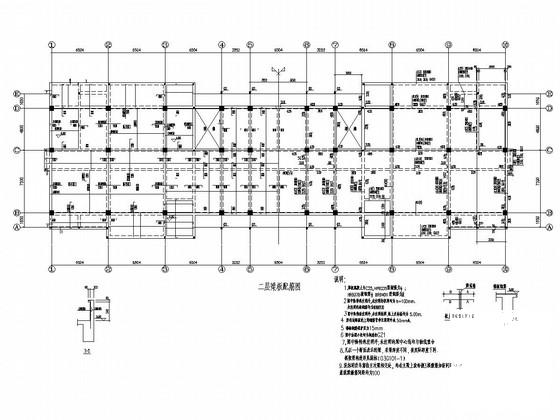

二层梁板配筋图

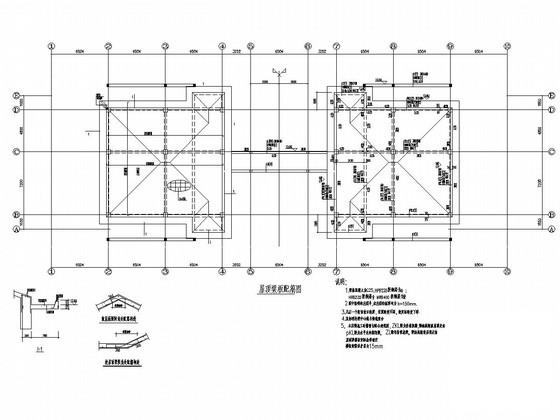

屋顶梁板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 结构施工图设计说明 - 1
    结构施工图设计说明 - 1
  • 结构施工图设计说明 - 2
    结构施工图设计说明 - 2
  • 结构施工图设计说明 - 3
    结构施工图设计说明 - 3
  • 结构施工图设计说明 - 4
    结构施工图设计说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
