3层框架结构幼儿园结构施工图,基础详图,平面布置图
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：18张
- 设计年代：近代
附件详情
该附件为江苏某幼儿园，地上三层，高度为12.3米，结构体系为钢筋混凝土框架结构，基础为独立基础，6度设防。
该资料包含：
结构设计说明
、基础
平面布置图
、基础详图、柱配筋图、结构平面图、梁配筋图、板配筋图、节点详图等共18张图。
C、D区二层结构平面图
C、D区三层板配筋图
C、D区 节点详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

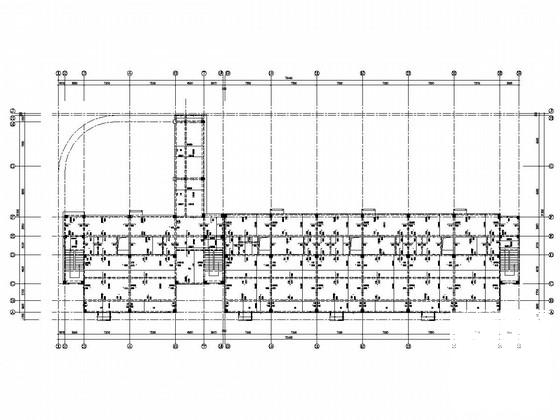

基础施工平面布置图 - 1 -

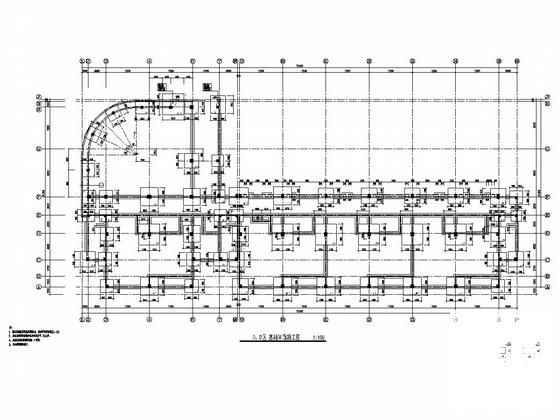

基础施工平面布置图 - 2 -

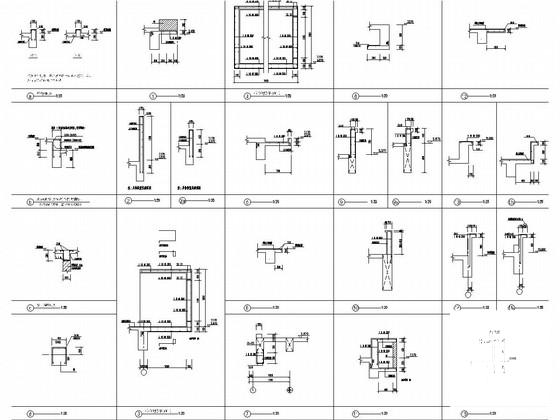

基础施工平面布置图 - 3 -

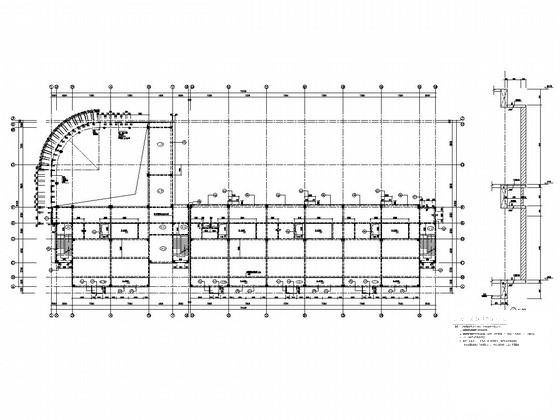

基础施工平面布置图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.8 MB
- 收藏次数：0
-
文件名称：
附件-995888099705697586756.zip
